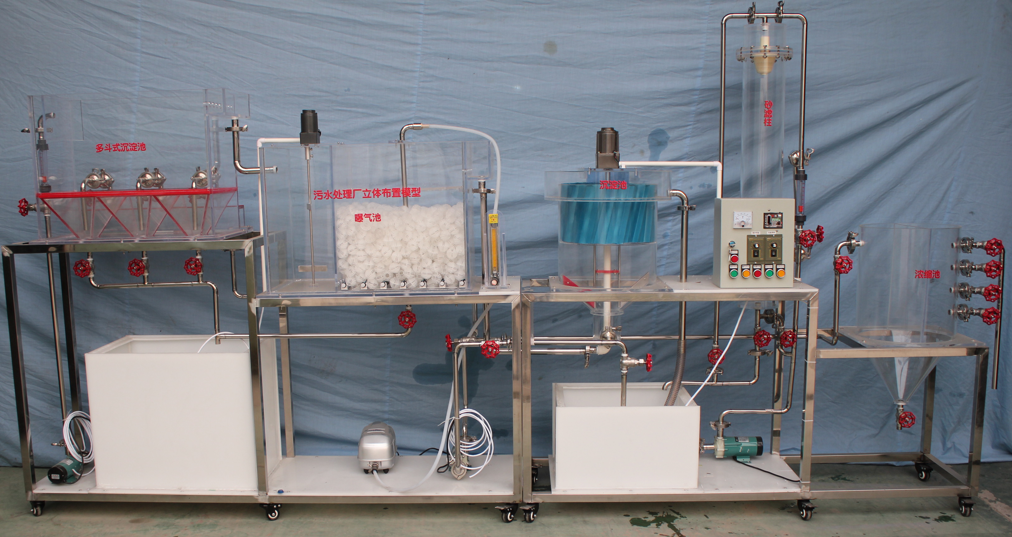

JGTG-293 型 能運轉污水處理廠立體布置模型

一、實驗?zāi)康模?

裝置包括污水處理廠工藝的所有組成，其處理技術單元的排列原則是先易后難，易于去除較大顆粒物及懸浮物的，如格柵、沉砂、加藥混凝、初沉池等工藝排列于前，而以去除溶解性有機物為目的的活性污泥法排列其后，過濾消毒去除病原菌的則排列在最后。

希望通過本裝置對污水處理廠工藝的認識，使學生達到以下目的：

（ 1 ）了解污水處理廠的構造和主要工藝參數；

（ 2 ）對不同成分污水的處理效果進行分析與研究。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 10 ～ 2 0L/h

3 、設計進、出水水質：

進水 BOD 5 170 ～ 340mg/L 出水 17 ～ 50 mg/L

進水 COD CY 300 ～ 500mg/L 出水 30 ～ 60 mg/L

進水 SS 80 ～ 160mg/L 出水 8 ～ 25 mg/L

進水 pH 值 6 ～ 8 出水 6 ～ 8

4 、裝置外形尺寸： 22 00mm ×50 0mm × 1 6 00mm

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要參數及配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 2 50 × 400 × 4 50mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 多斗式初沉池 ：透明有機玻璃材質、壁厚 10 mm ， 35 0 × 3 00 × 45 0mm

5 、 曝氣池 ：透明有機玻璃材質、壁厚 10 mm ， 60 0 × 40 0 × 60 0mm 、 帶 微 孔 曝氣 管 、

6 、幅流式 沉淀池 ：透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 45 0mm ； 帶 刮泥裝置、 污泥回流泵；

7 、 壓力砂濾罐 、 透明有機玻璃材質、壁厚 6 mm ， ? 15 0 × 100 0mm ；

8 、 角錐農縮池 ：透明有機玻璃材質、壁厚 8 mm ， ? 30 0 × 40 0mm ； 帶 污泥回流泵；

9 、 防腐蝕 提升 磁力 水泵 2 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 功率 2 0 W ；

10 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 最大 氣 量： 36 L/min ， 氣量容積 8L ） 、

1 1 、 防腐蝕 污泥 回流泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

12 、 流量測量與調節： 進水 液體流量 計 2 個：量程 6 - 6 0L/H ，

1 3 、 流量測量與調節：氣體流量 計 1 個：量程 40 0~ 40 00L/h 、

14 、 實驗臺面（白色 10mm 厚 PP 板）、

15 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

16 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

17 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

污水處理廠立體布置模型（能運轉）一、裝置簡介本實訓裝置模擬了現場工程中小型污水處理廠的核心處理流程，集成了多斗初沉池、曝氣池、二沉池、砂濾裝置以及濃縮池等多個關鍵環節。污水首先通過配水箱被提升至初沉池，實現初步的污泥沉淀；隨后進入曝氣池，通過小型空氣壓縮機進行接觸氧曝氣處理，曝氣量通過風量計進行精準

一、裝置簡介

本實訓裝置模擬了現場工程中小型污水處理廠的核心處理流程，集成了多斗初沉池、曝氣池、二沉池、砂濾裝置以及濃縮池等多個關鍵環節。污水首先通過配水箱被提升至初沉池，實現初步的污泥沉淀；隨后進入曝氣池，通過小型空氣壓縮機進行接觸氧曝氣處理，曝氣量通過風量計進行精準控制；接著，經過曝氣處理的污水流入二沉池進行再次沉淀；然后，進入砂濾裝置進行精細過濾；最后，污水進入濃縮池進行最后的濃縮處理。學生通過學習這套污水處理廠立體布置模型系統，能深入了解污水處理系統的工作原理，掌握各處理單元的設計要點，為未來從事相關工作打下堅實基礎。

二、產品特性

本實訓裝置高度還原了真實污水處理廠的工藝流程，使學生能直觀地了解污水處理的控制流程與策略。特別地，裝置中曝氣與風量計組成的閉環控制系統，為學生提供了研究人工控制策略的寶貴機會。此外，攪拌電機的調速裝置使學生能根據實際需求調整電機轉速，以滿足不同的處理要求。

三、技術規格

本裝置設計處理水量為 10 至 30 升 / 小時，裝置整體尺寸為 2200mm （長） ×500mm （寬） ×1600mm （高），工作電壓為 AC220V ，總功率為 800W 。

四、實訓項目

實訓一：探討多斗式初沉池的結構設計、工作原理與制作技巧。
實訓二：深入了解曝氣池的結構、工藝流程以及曝氣量的控制方法。
實訓三：學習沉淀池的基本結構、工作流程及其制作方法。
實訓四：研究污泥回流系統的組成、工作原理與制作方法。
實訓五：掌握壓力砂濾罐的結構特點、工作原理與制作要點。
實訓六：分析角錐濃縮池的設計原理、工藝流程與制作步驟。
實訓七：進行電氣控制流程及線路試驗，提升電氣控制能力。

五、配置清單

本裝置配備了完整的污水處理系統，包括配水系統、多斗式初沉池、曝氣池、沉淀池、污泥回流系統、壓力砂濾罐、角錐濃縮池等。同時，還提供了攪拌配水箱、水泵、調速電動機及調速器、污泥回流水泵、旋渦式氣泵、轉子流量計、氣體流量計、微孔曝氣器、電控箱、漏電保護開關、按鈕開關、連接管道、球閥以及不銹鋼臺等配套設備，確保實訓的順利進行

。
