活性污泥法動力學關系測定裝置是用于研究和分析活性污泥法處理污水過程中，微生物與污水中有機物之間的動力學關系的實驗設備。這種裝置對于優化污水處理工藝、提高處理效率具有重要意義。以下是關于活性污泥法動力學關系測定裝置的詳細介紹：

裝置特點

一體化設計：將有機污染物降解與混合液沉淀融為一體，無需額外的污泥回流設備和二次沉淀池。

無污泥膨脹：獨特設計避免污泥膨脹現象，提高系統穩定性和處理效率。

高效脫氮除磷：在單一曝氣池內實現脫氮和除磷反應，處理效果顯著。

易于自控：設備易于自動控制，降低操作難度和人力成本。

出水水質優：處理后的水質優良，滿足嚴格的排放標準。

實驗?zāi)康?

理解污水生物處理機理及生化反應動力學：通過實驗加深對活性污泥法動力學基本概念的理解。

掌握動力學系數測定方法：學習用間歇生化反應求定活性污泥反應動力學系數的方法。

探討污泥降解與負荷之間的關系：研究污泥降解與污泥負荷 F/M 之間的關系，求定底物降解系數 K2 等。

主要配置與技術參數

配水箱、不銹鋼潛水泵、調節水泵、污泥回流泵、靜音空氣泵等：確保實驗過程的順利進行。

適應廣泛的環境溫度范圍：設備能夠在不同溫度下穩定運行。

處理水量：根據具體型號，處理水量可從 10L/h 到 20L/h 不等。

活性污泥法動力學關系測定裝置通過模擬實際污水處理過程，為研究者提供了寶貴的實驗數據和見解，有助于提升污水處理技術的效率和可持續性

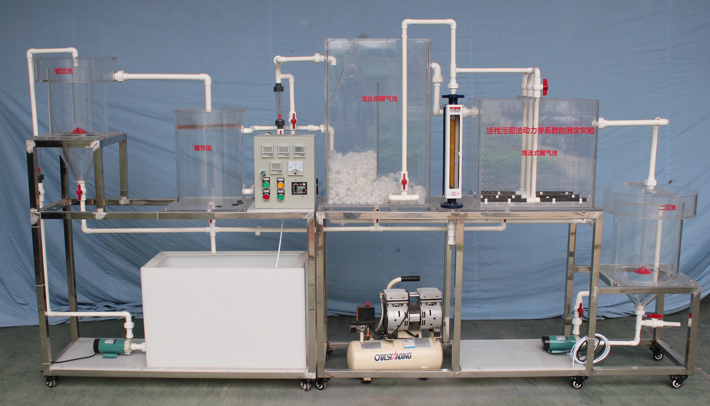

JGTG-211B 型計算機控制自動控制活性污泥法動力學關系測定實驗裝置

一．實驗?zāi)康模?

活性污泥法是應用最廣泛的一種生物處理辦法。過去都是根據經驗數據來進行設計和運行。近年來國內外對活性污泥法動力學方面做了不少研究，目的是希望通過對有機污染物降解和微生物增長規律的研究，能更合理的進行曝氣池的設計和運行。

通過本實驗希望達到下述目的：

1 、加深對活性污泥法動力學基本概念的理解；

2 、了解用間歇式進料方式測定活性污泥法動力學系數 a 、 b 和 K 的方法。

二、主要技術指標及參數：

1 、環境溫度： 5℃ ～ 40℃

2 、處理水量： 10 ～ 20L/h

3 、設計進、出水水質：

進水 BOD5 100 ～ 200mg/L 出水 10 ～ 40 mg/L

進水 BOD5 100 ～ 200mg/L 出水 10 ～ 40 mg/L

進水 COD 180 ～ 400mg/L 出水 20 ～ 50 mg/L

進水 SS 80 ～ 160mg/L 出水 8 ～ 18 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、裝置外形總尺寸： 2200mm×450mm×1500mm 、

5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 800W ，安全保護：具有接地保護、漏電保護、過流保護

三、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 500×400×500mm 、底板上安裝有放空閥，方便將水排凈；

2 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 400×400×500mm ，底板上安裝有放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm ）、帶調速器 1 只

4 、初沉池、透明有機玻璃材質、壁厚 7mm ， ? 250×300mm ；

5 、混合調節池、透明有機玻璃材質、壁厚 7mm ， ? 250×300mm ；

6 、流化床曝氣池、透明有機玻璃材質、壁厚 10mm ， 350×300×650mm 、帶曝氣裝置

7 、推流式曝氣池、透明有機玻璃材質、壁厚 10mm ， 400×300×350mm 、帶曝氣裝置

8 、二沉池、透明有機玻璃材質、壁厚 7mm ， ? 250×300mm ；

9 、防腐蝕提升磁力水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

10 、防腐蝕污泥回流水泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

11 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）

12 、流量測量與調節：氣體流量計 2 只、（ LZB-10 、量程 250~2500L/h ）

13 、氣泵 1 臺、功率： 40 W 、最大氣量： 16L/min ，帶微孔曝氣管 1 套、

14 、可編程自動控制器 1 套、

15 、實驗臺面（白色 10mm 厚 PP 板）、

16 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

17 、配套 UPVC 連接管道和閥門（中財品牌）。

18 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容：⑵、 3D 仿真演示軟件與設備使用內容完全一致；⑶、 3D 仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫；⑸、帶視頻講解功能。



JGTG-211 型 活性污泥法動力學關系測定裝置 （自動控制）

一．實驗?zāi)康模?

活性污泥法是應用最廣泛的一種生物處理辦法。過去都是根據經驗數據來進行設計和運行。近年來國內外對活性污泥法動力學方面做了不少研究，目的是希望通過對有機污染物降解和微生物增長規律的研究，能更合理的進行曝氣池的設計和運行。

通過本實驗希望達到下述目的：

1 、 加深對活性污泥法動力學基本概念的理解；

2 、 了解用間歇式進料方式測定活性污泥法動力學系數 a 、 b 和 K 的方法。

二、主要技術指標及參數：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 10 ～ 20L/h

3 、設計進、出水水質：

進水 BOD 5 100 ～ 200mg/L 出水 10 ～ 40 mg/L

進水 BOD 5 100 ～ 200mg/L 出水 10 ～ 40 mg/L

進水 COD 180 ～ 400mg/L 出水 20 ～ 50 mg/L

進水 SS 80 ～ 160mg/L 出水 8 ～ 18 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

4 、 裝置外形總尺寸： 22 00mm× 45 0mm×1 5 00mm 、

5 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 80 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 5 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 8 mm ， 40 0 × 400 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 帶調速器 1 只

4 、 初沉池、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 30 0mm ；

5 、 混合調節池、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 30 0mm ；

6 、 流化床曝氣池、 透明有機玻璃材質、壁厚 10 mm ， 35 0 × 3 00 × 65 0mm 、帶 曝氣 裝置

7 、 推流式曝氣池、 透明有機玻璃材質、壁厚 10 mm ， 40 0 × 3 00 × 35 0mm 、帶 曝氣 裝置

8 、 二沉池、 透明有機玻璃材質、壁厚 7 mm ， ? 25 0 × 30 0mm ；

9 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

10 、 防腐蝕 污泥回流水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

11 、流量測量與調節： 轉子流量計 1 只、 （ LZS-15 、 量程 6 ~ 6 0L/h ）

12 、流量測量與調節： 氣體流量計 2 只 、 （ LZB-10 、 量程 250 ~ 250 0L/h ）

13 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、

14 、 可編程 自動 控制器 1 套、

15 、 實驗臺面（白色 10mm 厚 PP 板）、

16 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

17 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

18 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
