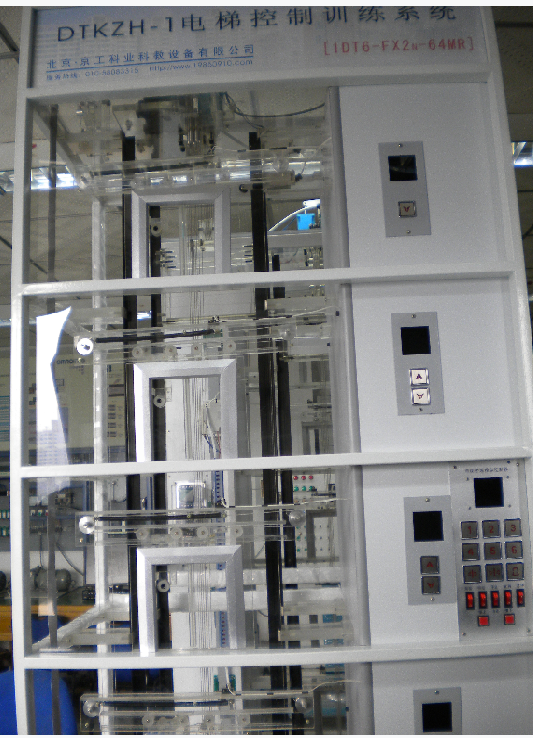

六層透明仿真教學電梯模型 (1DT6-FX3U-64MR)

一、概述

透明仿真教學電梯是為了 配合各大院校、職業技術學院、技師學院、技校、 勞動就業培訓中心、質量技術監督局特檢中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計 的。

本電梯是根據最常見的升降式電梯結構， 采用鋼管焊接一體而成，表面經過磷化噴塑處理、具有良好的結構剛性。為了便于教學，電梯主要機構部件均采用透明有機材料制成 (包括：限速器、轎廂、層門及門廳立面、轎門、轎廂、機房底板、導軌支架 …… )為了使電梯運行控制更加精密可靠逼真，設計了與實際電梯比例縮小的鋁合金轎廂對重導軌、及轎門門機導軌、層門導軌。

本公司設計的透明限速器，能調整到電梯模型實現 限速器觸發安全鉗制動 所需要的速度，真實演示電梯安全運行保護功能 （電梯模型轎廂運行速度低于實際電梯的速度 20-30 倍）。由于實際電梯無法實現在故障狀態下的超速運行，因此永遠無法真實演示限速器觸發安全鉗制動的安全運行保護功能，讓學生觀察了解安全運行保護機電聯合控制的過程。

教學電梯的電氣控制系統是采用 PLC 和交流變頻調速控制，其硬件結構的組成及功能與實際電梯完全一樣，具有自動平層、自動開關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護等功能，以及電梯停用、急停、檢修、慢上、慢下、照明和風扇等特殊功能。

通過直觀的機械結構、精心的電氣線路設計、完善的控制程序、完美的展示了電梯的精確可靠的控制過程。 使學生能夠直觀、透徹地了解、掌握電梯的結構及動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行控制過程。

透明仿真教學電梯的軟硬件均采用開放式結構。因此，院校也可以利用此套裝置進行二次開發研究。如： 1. 群控電梯（統一調度多臺集中并列的電梯）2 . 并聯控制電梯：（2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕）3 . 集選控制電梯 4. 信號控制電梯。

二、電梯的基本結構

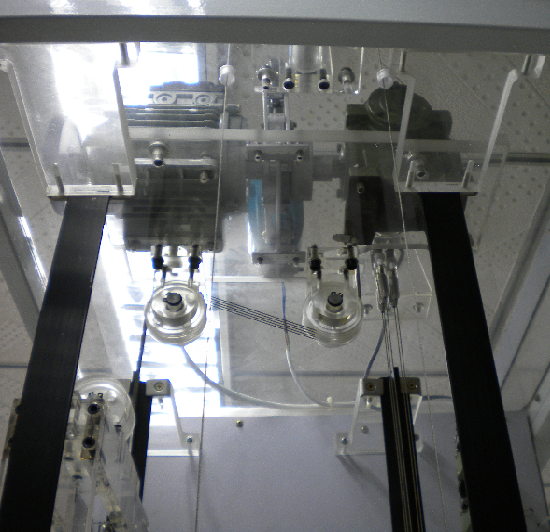

電梯機房部分： 曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器。

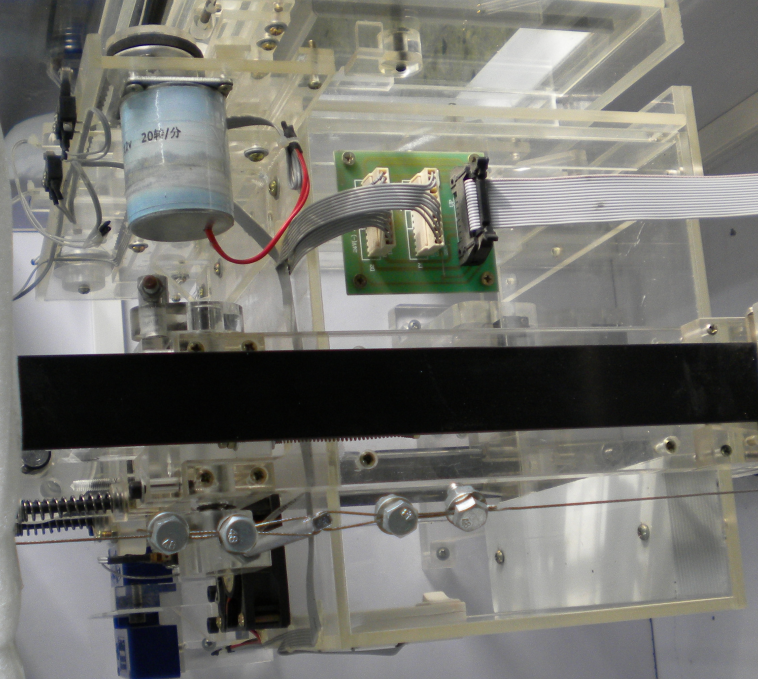

電梯井道部分： 導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、一層平層感應器 ( 計數復位 ) 、上 ( 下 ) 限位開關、上 ( 下 ) 極限開關、隨行電纜、轎廂控制器、緩沖器。







電梯電氣控制部分： 電源空氣開關（漏電脫扣器）、 DC12V 驅動電源、 PLC 可編程控制器、接線端口電路板、到站鐘、變頻器、報警蜂鳴器。





三、主要技術參數

外形尺寸：長 ×寬×高=900×600×2530mm
凈重量： 135kg

載重量： 5kg
變頻器： VF 2 0 0
輸入電壓： 220V
輸入頻率： 50Hz
額定電流： 2.5A
功 率： 0.4KW
曳引機減速比： 1:15

模數： 1.5(蝸輪減速器)
曳引電動機型號： YS-5634W
電壓： 3*220V

功率： 0.18KW
轉速： 1400 rpm
控制方式： PLC控制（三菱 FX3U-64MR ）
調速方式：交流變頻調速
電梯平層機構：旋轉編碼器 /永磁感應器

結構形式：六層六站

四 、實訓項目

1 、傳感器檢測

2 、變頻器的基本使用

3 、定時器指令

4 、數學運算指令

5 、高速計數器

6 、轎廂自動開關門控制

7 、電梯運行呼叫指示驅動

8 、樓層顯示

9 、廳門安全控制

10 、電梯終端開關保護

11 、電梯升降減速控制

12 、采用光電編碼器的定位

五、電梯的基本功能

A. 超速安全保護系統

當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。

B. 轎廂、對重用彈簧緩沖裝置

緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。

C. 門安全觸板保護裝置

在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。

D. 上、下限位開關：

在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。

E. 廳門自動閉合裝置

電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。

F. 層門連鎖開關：

當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。

G. 終端極限開關安全保護系統

在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。

六、選配項目 (非標準配置)

•  超速故障，限速器安全鉗演示

•  22 種常見故障設置（根據用戶要求選配）

•  轎頂檢修控制器

•  消防功能

•  語音報站

七、六層透明仿真教學電梯配置清單 (三菱)

序號	名 稱	單位	數量	備 注
1	電梯井道	臺	1
2	三菱 FX3U — 64MR 型可編程控制器	套	1	安裝在電氣控制板上
3	松下 VF100 變頻器	只	1	安裝在電氣控制板上
4	到層提示電鈴	個	1	安裝在電氣控制板上
5	曳引電動機	臺	1	安裝在電梯架頂部
6	蝸輪減速器（ 15 ： 1 ）	臺	1	安裝在電梯架頂部
7	連軸器	只	1	安裝在電梯架頂部
8	電磁制動器	只	1	安裝在電梯架頂部
9	曳引輪	只	1	安裝在電梯架頂部
10	導向輪	只	2	安裝在電梯架頂部
11	限速器	只	1	安裝在電梯架頂部
12	旋轉編碼器	只	1	安裝在電梯架頂部
13	導軌	條	4	安裝在井道上
14	對重裝置	個	1	安裝在導軌上
15	重塊	塊	3	工具箱內
16	彈簧緩沖器	只	2	安裝在電梯底座坑里
17	綱絲索	根	5	安裝在井道中
18	限速器鋼索張緊裝置（重塊）	個	1	安裝在電梯底座上
19	超載裝置	套	1	安裝在轎廂頂部
20	隨行電纜	條	1	安裝在井道中
21	永磁感應器	只	1	安裝在井道中
22	樓層召喚盒	塊	6	安裝在各樓層外部

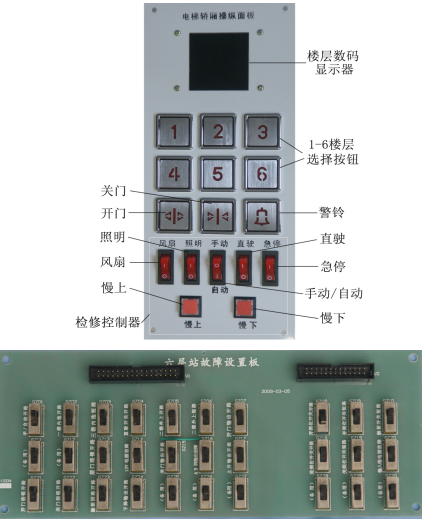

23	轎廂內操縱盒	塊	1	安裝在電梯底座外部

24	樓層顯示屏	個	7	安裝在各樓層及底座外部
25	層門機構	扇	6	安裝在各樓層外部
26	轎廂	只	1	安裝在導軌上
27	安全鉗	對	2	安裝在轎廂架底部
28	導靴	只	2	安裝在轎廂架頂部
29	門機裝置	套	1	安裝在轎廂上
30	照明燈	只	1	安裝在轎廂一側
31	風扇	只	1	安裝在轎廂背部
32	電氣控制板	塊	1	安裝在電梯架一側
33	報警蜂鳴器	只	1	安裝在電氣控制板上
34	DC 12V 電源板	塊	1	安裝在電氣控制板上
35	交流接觸器	只	1	安裝在電氣控制板上
36	漏電脫扣器	只	1	安裝在電氣控制板上
37	接線板	塊	1	安裝在電氣控制板上
38	極限開關（上、下）、限位開關（上、下）	只	各2只	安裝在井道上、下部
39	內六角扳手（M2、M3、M5、M6） 各1只 ； 活動扳手 150mm 1只；十字螺絲刀Φ3、Φ6 各1只 ； 一字螺絲刀Φ3、Φ6 各1只 ； 軸用擋圈鉗 6# 1只；尖嘴鉗 1只；502膠水 1瓶；常用螺釘 若干；微動開關4只；毛巾1條	套	1	工具包內
40	三菱 FX3U 使用手冊	冊	1	工具包內
41	變頻器使用手冊	冊	1	工具包內
42	專用通訊電纜 MELSEC-PC ＆ FLEX-PC （ SC — 09 型）	條	1	工具包內
43	三菱 PLC 編程軟件光碟（ 內含 PLC 控制參考程序）	碟	1	工具包內
44	旋轉編碼器使用說明書	冊	1	工具包內
45	教學電梯使用說明書	冊	1	工具包內
