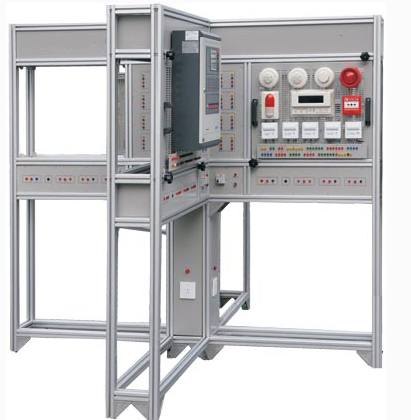

JGLY-FT智能樓宇通用實訓臺（四工位）
一、產品結構：
智能樓宇通用實訓臺架 , 實訓系統屏由全鋁合金構成，美觀及牢固，可自由根據實地面積排放，單獨提供電源，移動方便，活動性大，實訓功能強大，可根據實驗要求自行排放，大大增加實訓功能，模塊自由組合聯網進行實訓，另可增設本公司附加設備進行實驗，能與本公司各模塊進行多擴展實訓。
二、技術參數：
1 、結構容量： “T” 字型架式， 4 個通用模塊位置， 2 個實訓工位；
2 、實訓支架工作電壓：單相三線 220V±5% 50HZ
3 、具有總啟動電源，單獨的電源 DC24V/DC12V 輸出。
4 、外形尺寸： 2010mm×1090mm×1700mm （長 × 寬 × 高）
5 、安全保護：裝置配有電流型漏電保護斷路器，具有：漏電、短路及過流切斷電源的保護功能。符合國家標準：漏電流 ≤30mA 動作時間 ≤0.1S ，能夠保護實訓者人身安全和實訓設備安全。
JGLY-FX1火災自動報警及消防廣播電話聯動系統實訓組合單元

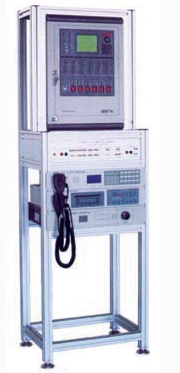

消防中心單元實訓機架

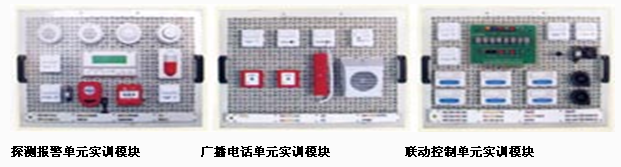

探測報警單元實訓模塊 廣播電話單元實訓模塊 聯動控制單元實訓模塊
1、系統概述
本系統通過目前主流消防系統中常用的各種火災探測器（感溫型和感煙型）的參數變化來進行火災報警，并實現相關的聯動控制。系統采用總線結構，采用帶聯動功能的火災報警控制器，配套消防電話系統及消防廣播系統，可進行消防報警及聯動模擬、消防事故廣播、消防電話、地址編碼、編程設定等實踐項目。
2 、包含主要模塊
1) 主機控制模塊
2) 探測報警模塊
3) 廣播電話模塊
4) 消防中心實訓單元

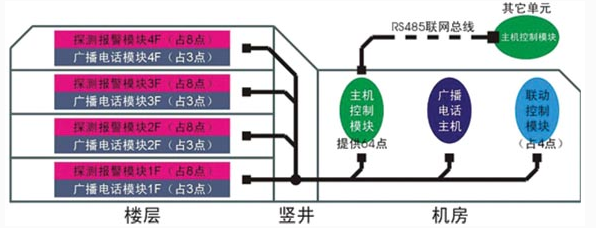

3 、配置關系
1、系統概述
本系統通過目前主流消防系統中常用的各種火災探測器（感溫型和感煙型）的參數變化來進行火災報警，并實現相關的聯動控制。系統采用總線結構，采用帶聯動功能的火災報警控制器，配套消防電話系統及消防廣播系統，可進行消防報警及聯動模擬、消防事故廣播、消防電話、地址編碼、編程設定等實踐項目。
2 、包含主要模塊
1) 主機控制模塊
2) 探測報警模塊
3) 廣播電話模塊
4) 消防中心實訓單元
3 、配置關系
序號 |
設備名稱 |
設備型號 |
單位 |
數量 |
1 |
火災報警控制器 |
GST-200 |
只 |
1 |
2 |
點型感煙火災探測器 |
G3 |
只 |
1 |
3 |
點型感溫火災探測器 |
G3N |
只 |
1 |
4 |
探測器通用底座 |
DZ-02 |
只 |
2 |
5 |
手動報警按鈕 |
GST-9122 |
只 |
1 |
6 |
消火栓報價按鈕 |
只 |
1 |
|
7 |
聲光報警器 |
只 |
1 |
|
8 |
隔離模塊 |
只 |
1 |
|
9 |
單輸入模塊 |
只 |
1 |
|
10 |
單輸入輸出模塊 |
只 |
1 |
|
11 |
電子編碼器 |
只 |
1 |
|
12 |
火災顯示盤 |
ZF-101 |
只 |
1 |
13 |
消防電話主機 |
只 |
1 |
|
14 |
CD錄放機 |
只 |
1 |
|
15 |
廣播功率放大器 |
只 |
1 |
|
16 |
消防電話模塊 |
只 |
1 |
|
17 |
音響 |
只 |
1 |
|
18 |
消防電話模塊 |
只 |
2 |
|
19 |
消防電話 |
只 |
2 |
|
20 |
消防廣播模塊 |
只 |
1 |
JGLY-FA1可視對講及室內安防系統實訓組合單元
住戶模塊 大樓模塊 小區模塊
1、主體功能要求
結合當前對講門禁及室內安防系統的根本技術要點，采用市場主流對講門禁及室內安防全套設備，根據實訓內容的靈活配置，實現住戶、大樓及小區各不同區域中的各類對講門禁及室內安防器件的聯系，系統穩定可靠，結構合理清晰，可為示教及實訓創造更多有利條件。
可視對講及室內安防系統要求由 1 個住戶模塊、 1 個大樓模塊、 1 個小區模塊組成
2 、配置要求
(1) 住戶模塊
序號 |
功能特性 |
規格 參數 牌子 |
數量 |
單位 |
1 |
標準網孔板 |
750mm×600mm×35mm |
1 |
塊 |
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
塊 |
3 |
門前鈴 |
放置于住戶入口，呼叫，可視，對講 |
1 |
個 |
4 |
室內分機 |
免提型，免擾設置，手動監視或自動顯示住戶門口或大樓門口來訪者圖像，接收室外主機、小區門口機和管理中心機呼叫、對講和開鎖， 5 防區安防（布 / 撤），報警，呼叫管理中心且信息互聯 |
1 |
臺 |
5 |
電控鎖 |
JG-5A |
1 |
個 |
6 |
門磁開關 |
SD-8523_SELCO |
1 |
對 |
7 |
被動紅外空間探測器 |
DS940T-CHI_BOSCH |
1 |
對 |
8 |
煙感探測器 |
LH-94II |
1 |
對 |
9 |
燃氣探測器 |
LH-88II |
1 |
對 |
10 |
緊急求助按鈕 |
H0-01B |
1 |
對 |
11 |
警鈴 |
JL3-24V_10*10*0.53（ cm) |
1 |
對 |
12 |
安全插拔線 |
200mm,600mm,1000mm |
1 |
批 |
(2) 大樓模塊
序號 |
功能特性 |
規格 參數 牌子 |
數量 |
單位 |
1 |
標準網孔板 |
750mm×600mm×35mm |
1 |
塊 |
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
塊 |
3 |
室外主機 |
放置于大樓入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈， ID/ IC 卡開門、巡更，脅迫開門，鎖控時間設置，防拆 |
1 |
臺 |
4 |
層間分配器 |
分配一個大樓里的住戶， 2 分支，可連接 2 個住戶 |
1 |
個 |
5 |
聯網器 |
GST-DJ6327B |
1 |
個 |
6 |
電磁鎖控制器 |
YL-LY01 |
1 |
個 |
7 |
開門按鈕 |
朗能 |
1 |
個 |
8 |
電磁鎖 |
60kg |
1 |
個 |
9 |
防拆模擬（開關） |
NO |
1 |
個 |
10 |
安全插拔線 |
20mm,60mm,100mm |
1 |
批 |
11 |
ID卡 |
ID |
4 |
張 |
12 |
安全插拔線 |
20mm,60mm,100mm |
1 |
批 |
3) 小區模塊
序號 |
功能特性 |
規格 參數 牌子 |
數量 |
單位 |
1 |
標準網孔板 |
750mm×600mm×35mm |
1 |
塊 |
2 |
安全插拔孔面板 |
685mm×45mm×3mm |
1 |
塊 |
3 |
小區門口機 |
放置于小區入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，脅迫開門，防拆 |
1 |
臺 |
4 |
聯網器 |
通過 CAN 總線連成小區區域 / 中心網絡 |
1 |
個 |
5 |
管理中心機 |
與小區門口機、室外主機和室內分機對講，進行小區門口機和室外主機開鎖，自動 / 手動監視小區門口機和室外主機圖像，接收小區門口機、室外主機和室內分機的報警信息并存儲，聲光提示，開門和巡更等信息存儲和查詢，密碼管理 |
1 |
臺 |
6 |
電磁鎖控制器 |
YL-LY01 |
1 |
個 |
7 |
開門按鈕 |
朗能 |
1 |
個 |
8 |
電磁鎖 |
60kg |
1 |
個 |
9 |
防拆模擬（開關） |
NO |
1 |
個 |
10 |
通訊轉換模塊 |
K7110 |
1 |
個 |
11 |
對講門禁及室內安防系統管理軟件 |
GST-DJ6000 |
4 |
套 |
12 |
安全插拔線 |
200mm,600mm,1000mm |
1 |
批 |
3、實訓項目要求
(1) 各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統
(2) 室內安防系統布 / 撤防的設計、接線、調試和演習
(3) 住戶系統的設計、接線、調試和演習
(4) 住戶與大樓系統的設計、接線、調試和演習
(5) 住戶、大樓與小區系統的設計、接線、調試和演習對講門禁及室內安防系統管理軟件的操作及管理
JGLY-FA2視頻監控及周邊安防系統實訓組合單元
1、總體功能要求
結合當前閉路電視監控及周邊防范系統的根本技術要點，采用市場主流優質監控設備，實現音視頻的監視、傳輸、控制、捕捉、視頻偵測捕捉、和周邊防范聯動報警功能，模塊穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
2 、配置要求
序號 |
名稱 |
功能特性 規格 參數 牌子 |
數量 |
單位 |
1 |
設備支架 |
460mm×478mm×1505mm |
1 |
臺 |
2 |
標準網孔板 |
750mm×600mm×35mm |
1 |
塊 |
3 |
安全插拔孔面板 |
200mm,600mm,1000mm |
2 |
塊 |
4 |
彩色監視器 |
14″彩色顯像管； 500 線清晰度； 2 路 BNC 視頻輸入； 2 路 BNC 視頻輸出； 2 路 BNC 音頻輸入； 2 路 BNC 音頻輸出 |
1 |
臺 |
5 |
硬盤錄像機 |
采用嵌入式 LINUX 操作系統，系統運行穩定，采用通過的視頻壓縮和音頻壓縮技術實現了高畫質，低碼率，特有的單幀播放功能，可重現細節回放，利于實現細節分析。 |
1 |
臺 |
6 |
硬盤 |
80G |
1 |
個 |
7 |
球型云臺 |
7寸；水平 0~360° （連續旋轉）、垂直 0~90° ；水平 0.1~15°/s 、垂直 0.1~15°/s ； 485 通訊方式； 80 個預置位； 1 條自動掃描， 1 條自動巡航（ 10 個巡航點）； 1 個守望位；與機芯自動進行通信控制 |
1 |
臺 |
8 |
一體機芯 |
1/4"Sony super HAD CCD， 480 線、彩色 0.1LUX ，自動聚焦 , 內置 23 倍光學 /10 倍電子放大，鏡頭（ 3.25-88mm ） |
1 |
臺 |
9 |
槍型攝像機 |
1/3″SONY彩色 CCD ， 420 電視線 |
1 |
臺 |
10 |
自動光圈鏡頭 |
2.8mm |
1 |
個 |
11 |
紅外攝像機 |
1/3″SONY彩色 CCD ， 420 電視線 |
1 |
臺 |
12 |
攝像機支架 |
05 |
2 |
個 |
13 |
半球攝像機 |
1/3″SONY彩色 CCD ， 420 電視線 |
1 |
臺 |
14 |
拾音器 |
SG-901 |
1 |
個 |
15 |
主動紅外對射探測器 |
DS422I-CHI_BOSCH |
1 |
對 |
16 |
被動紅外幕簾探測器 |
DS940T-CHI_BOSCH |
1 |
個 |
17 |
聲光警號 |
HC-102 |
1 |
個 |
18 |
交換機 |
TP-LINK 5口 |
1 |
臺 |
19 |
網絡視頻監控管理軟件 |
實現遠程監控 |
1 |
套 |
20 |
安全插拔線 |
200mm,600mm,1000mm |
1 |
批 |
3、實踐項目要求
1) 各類設備、連接線及接頭的認識及對比
2) 鏡頭的安裝及調試
3) 半數字硬盤錄像機的接線、設置及操作
4) 監視器的接線、設置及操作
5) 高速球的接線和操作
6) 拾音器、探測器、聲光報警器的安裝及調試
7) 監控系統與報警系統的聯動控制
8) 網絡視頻監控平臺軟件的
JGLY-FA3入侵報警系統實訓模塊
1、總體功能
智能家居控制和管理平臺，有效地實現了家居安防、對講門禁、室內網絡布線、遠程監控、家電控制、燈光控制、自動報警撥號、室內背景音樂、語音發布等功能。
結合當前智能家居發展的現狀，系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
序號 |
功能特性 |
規格 參數 牌子 |
數量 |
單位 |
1 |
8防區主機 |
8個可編程用戶碼、 8 個可變用戶碼； 8 個可編程盜警防區，可分成獨立的兩個分區區域；發送雙報告；通訊布 / 撤防序列；自動布防、自動撤防；鍵盤脅持警、緊急警、火警、救護警和拒絕訪問報警；周界和正常布防系統；可編程上 / 下載；電池電能測試；進 / 出延遲提示；遠程布防；交流電中斷和系統故障指示燈；監測警報器輸出；閃燈輸出；繼電器輸出；獨立的火警音；防區鎖定；探測器自檢；日間報警；事件記錄回查 |
1 |
臺 |
2 |
控制鍵盤 |
用戶與報警系統間的通訊界面。用戶可通過鍵盤發布指令；鍵盤則在用戶的整個操作過程中提供可視顯示和有聲提示。帶標有數字的防區指示燈，用于顯示各個防區的狀態 |
1 |
臺 |
3 |
分區主鍵盤 |
除了完成控制鍵盤功能外，還可以對主機進行分區管理，而且使用同一個鍵盤來分別操作兩個分區區域 |
1 |
臺 |
4 |
分區子鍵盤 |
對自身所在分區區域單獨進行操作 |
2 |
臺 |
5 |
被動紅外幕簾探測器 |
DS920I_BOSCH |
1 |
個 |
6 |
被動紅外微波探測器 |
DS835IT_BOSCH |
1 |
個 |
7 |
主動紅外對射探測器 |
|
1 |
個 |
8 |
光電感煙探測器 |
LH-94II |
1 |
個 |
9 |
門磁開關 |
與透明有機玻璃模板結合組成模型 |
1 |
個 |
10 |
緊急求助開關 |
配備復位鑰匙各 1 把 HO-01B |
1 |
個 |
11 |
鑰匙開關 |
配備復位鑰匙各 1 把 Φ12 |
1 |
個 |
12 |
喇叭 |
ESE-626 |
1 |
個 |
13 |
閃燈 |
HC-05 |
1 |
個 |
3、實踐項目
1) 各類常用器件的認識、對比、接線和調試
2) 防盜報警系統的設計、布線、編程、操作和演習
3) 控制鍵盤編程和操作
4) 分區鍵盤編程、分區和操作
5) 手 / 自動周界和正常布 / 撤防
6) 手 / 自動日 / 夜間布 / 撤防
7) 防區手 / 自動旁路和鎖定
8) 各類防區功能和輸出特性演習
JGLY-FY1智能一卡通系統實訓模塊
1、主體功能
結合當前智能一卡通系統發展方向和技術特點，全面實現了包括門禁、考勤、巡更、消費在內的一卡通系統功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
序號 |
功能特性 |
規格 參數 牌子 |
數量 |
單位 |
1 |
8防區主機 |
8個可編程用戶碼、 8 個可變用戶碼； 8 個可編程盜警防區，可分成獨立的兩個分區區域；發送雙報告；通訊布 / 撤防序列；自動布防、自動撤防；鍵盤脅持警、緊急警、火警、救護警和拒絕訪問報警；周界和正常布防系統；可編程上 / 下載；電池電能測試；進 / 出延遲提示；遠程布防；交流電中斷和系統故障指示燈；監測警報器輸出；閃燈輸出；繼電器輸出；獨立的火警音；防區鎖定；探測器自檢；日間報警；事件記錄回查 |
1 |
臺 |
2 |
控制鍵盤 |
用戶與報警系統間的通訊界面。用戶可通過鍵盤發布指令；鍵盤則在用戶的整個操作過程中提供可視顯示和有聲提示。帶標有數字的防區指示燈，用于顯示各個防區的狀態 |
1 |
臺 |
3 |
分區主鍵盤 |
除了完成控制鍵盤功能外，還可以對主機進行分區管理，而且使用同一個鍵盤來分別操作兩個分區區域 |
1 |
臺 |
4 |
分區子鍵盤 |
對自身所在分區區域單獨進行操作 |
2 |
臺 |
5 |
被動紅外幕簾探測器 |
DS920I_BOSCH |
1 |
個 |
6 |
被動紅外微波探測器 |
DS835IT_BOSCH |
1 |
個 |
7 |
主動紅外對射探測器 |
|
1 |
個 |
8 |
光電感煙探測器 |
LH-94II |
1 |
個 |
9 |
門磁開關 |
與透明有機玻璃模板結合組成模型 |
1 |
個 |
10 |
緊急求助開關 |
配備復位鑰匙各 1 把 HO-01B |
1 |
個 |
11 |
鑰匙開關 |
配備復位鑰匙各 1 把 Φ12 |
1 |
個 |
12 |
喇叭 |
ESE-626 |
1 |
個 |
13 |
閃燈 |
HC-05 |
1 |
個 |
、實踐項目
1) 門禁機的接線、操作和管理
2) 考勤機的接線、操作和管理
3) 消費機的接線、操作和管理
4) 一卡通管理軟件的操作
5) 卡片發行的操作和管理
6) 一卡通系統集成的連接、調試和管理
JGLY-FY2智能巡更系統實訓模塊
1、主體功能
智能巡更管理系統是在智能樓宇和小區各區域內和重要部位安裝巡更站點，保安巡更人員攜帶巡更記錄器（巡更棒、巡更器等），按指定的路線和時間到達巡更點并進行記錄，將記錄信息傳送到巡更管理中心，巡更管理主機可儲存、查詢、統計和打印各保安巡更人員的工作情況，加強對保安人員的保護和管理，實現人防和技防的結合，使巡更作業更加科學化、程序化、智能化。設備結合當前智能巡更管理技術發展方向和技術特點，系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
配置要求
序號 |
功能特性 |
規格 參數 牌子 |
數量 |
單位 |
1 |
接觸式采集器通信電纜 |
1 |
根 |
|
2 |
接觸式巡更棒 |
配置指示燈和蜂鳴器，當巡更人員到達預定地點之后 , 將采集器與固定的信息點輕輕地接觸，伴隨 " 滴 " 的一聲，棒頭的指示燈閃 3 次，表示讀取成功。巡更完成以后在數據總數小于 4095 條的情況下通過傳輸即可遞交管理中心。 |
1 |
根 |
3 |
接觸式采集器電源 |
USB |
1 |
個 |
4 |
接觸式人員信息按鈕 |
用于放置在巡更人員身上，以識別當前巡更人員（由軟件設置） |
2 |
只 |
5 |
接觸式地點信息按鈕 |
用于固定放置在必須巡更的地點或設備上 , 以識別唯一巡更地點，內置不可修改 ID 碼 |
2 |
只 |
6 |
|
4 |
只 |
|
7 |
接觸式采集器 |
與管理中心電腦連接，將接觸式巡更棒中的數據傳輸?shù)诫娔X中 |
1 |
個 |
8 |
感應式巡更棒通信電纜 |
USB |
1 |
根 |
9 |
感應式巡更棒充電器 |
DC4.5V |
1 |
個 |
10 |
感應式巡更棒 |
巡更時由巡更人員攜帶 , , 按計劃設置把信息點所在的位置，巡更棒采集的時間，巡更人員姓名，事件等信息自動記錄成一條數據進行分析處理后保存。再通過通信電纜把數據導入管理中心電腦。 12*64 點陣液晶顯示。人性化的圖標和漢字菜單及提示，國家一二級字庫。 4MbFLASH 內存存儲器，掉電數據可保存 100 年不丟失?？上螺d 20 條巡更計劃，計劃中包括到達巡更點的時間和提示時間?？勺疃嘞螺d 6144 個計劃巡更點信息，每個計劃巡更點信息包括巡更點的感應卡編號、應到時間、提示時間。軟件可下載 1024 個巡更感應卡巡更點信息?？纱鎯?250 名巡更人員。每個巡更記錄，可在最多 250 種事件中選取事件類型?？杀４?20000 條巡更記錄。每個記錄中包括巡更計劃、巡更人員、巡更地點、巡更時間、巡更事件、是否人為插入等信息。按照選定的巡更計劃，自動喚醒巡更棒，顯示應到的巡更點，并有聲音提示。選定巡更計劃后，關機時提示下一巡更地點及巡更時間。提示當前選定的巡更計劃、巡更人員。開機界面顯示電池狀態和自由設定自動關機時長。隨時可以查閱巡更記錄、巡更人員、巡更計劃、巡更事件、巡更器信息 |
1 |
根 |
11 |
接觸式巡更管理軟件 |
系統登陸、人員設置、地點設置、計劃設置、數據讀入、數據查詢、結果報告、刪除操作和報表打印 |
1 |
套 |
12 |
感應式巡更管理軟件 |
巡更棒管理、操作員管理、巡更地點管理、巡更人員管理、巡更棒號碼、設置巡更事件、設置巡更路線、設置巡更計劃、讀卡記錄、巡更考核、參數設置、數據備份、數據恢復、系統初始化、操作指南和報表打印 |
1 |
套 |
3、實踐項目
1) 接觸式巡更棒的單獨巡更操作
2) 接觸式巡更棒的不同巡更人員設置和操作
3) 接觸式巡更棒指定時間和路線的巡更操作
4) 接觸式巡更棒采集器與管理中心電腦軟件的設置和操作
5) 接觸式巡更信息點和感應式巡更信息點的識別和 ID 碼號讀取操作
6) 感應式巡更棒的設置和單獨巡更操作
7) 感應式巡更棒指定時間、路線和區域的巡更操作
8) 感應式巡更棒指定事件和計劃的巡更操作
9) 感應式巡更棒與管理中心電腦軟件的設置和操作
JGLY-FY3遠程抄表系統實訓模塊
1、系統概述
三表遠傳自動計量系統是智能樓宇管理智能化的一個重要組成部分，它改變了以往人工抄表、入戶抄表的傳統方式，采用數字化技術和計算機管理的方法，對電表、水表、燃氣表等實行數據采集、遠程傳輸和自動打印，不僅為物業管理提供了方便，也避免了不法分子冒充抄表人員進入民宅的可能，為住戶提供了安全保障。
本系統是根據目前智能樓宇自動化專業的實踐內容精心設計的綜合實踐系統，結合當前遠傳抄表自動計量技術的實際情況，全面實現了對電表、水表和燃氣表的遠傳計量和科學管理功能。系統選用市面上常用的智能表，通過通信轉換器接收智能表的數據傳送到計算機進行管理，實行數據采集、遠程傳輸和自動打印。
2、功能特性
1) 管理中心：由系統管理電腦、三表遠傳自動計量管理軟件、通信轉換器和通信電纜組成
2) 三表遠傳自動計量管理軟件：自動抄表，控制，客戶收費管理，數據查詢，消息傳遞，操作審核和圖形化數據統計。完成計劃內、計劃外和超量三級復雜收費功能。定時抄表、控制和結算。提供操作人員詳細的操作記錄。獨特的分組操作。無人值守，所有操作在服務終端自動完成。查詢操作可通過瀏覽器完成，無需安裝任何軟件。欠費或余額不足用戶消息通知操作人員。數據共享。 16 種操作人員權限。系統掉電重啟無需任何操作。
3) 智能 IC 冷水 / 電能 / 燃氣表：遠程抄表，計數單元接收來自表內與機械計數器同步的脈沖傳感信號，進行累加，其數據將保持與機械計數器同步，進行遠程抄表時，系統管理電腦通過線路向智能控制器發出抄表命令，主控單元即將記數單元的數據傳遞給通信單元，發送給系統管理電腦。遠程控制，系統管理電腦通過線路向智能控制器發出控制命令，直接實現對閥門的開關控制。預付費，系統管理電腦通過線路將智能控制器設置為預付費模式，同時系統管理電腦向智能控制器設置預付費初始值和預警值，智能控制器內的倒數計數器將根據用量在預付費初始值基礎上開始遞減，當?shù)箶?shù)計數器中的當前值小于預警值時，智能控制器進行預警關閥。此時還可以按動開按鈕打開閥門。繼續運行到倒數計數器中的當前值小于 0 時，智能控制器關閉。此時無論通過遠程開閥命令或者按動開按鈕都不能打開閥門。只有再次設置預付費初始值，然后按動開按鈕才可以打開閥門。
4) 其它設備：白熾燈和氣泵。
3 、實踐項目
1) 智能冷水 / 電能 / 燃氣表的認識、接線、驅動和操作
2) 三表遠傳自動計量管理軟件的操作和管理
3) 遠程抄表操作
4) 遠程控制操作
5) 預付費充值繳納操作
6) 手動開關閥操作
JGLY-FY4門禁系統實訓模塊
1、系統概述
隨著高科技的蓬勃發展，智能化管理已經走進了人們的社會生活，一座座智能化大廈拔地而起，適應信息的時代需要 , 作為跨世紀使用的建筑 , 必須在功能上滿足當前和未來發展的需求 , 成為文化和經濟發展的基地。
感應式 IC 卡出入管理控制系統（簡稱門禁系統），具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部員工或住戶出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安 , 從而為用戶提供一個高效和具經濟效益的工作環境。它在功能上實現了通訊自動化 (CA) 、辦公自動化 (OA) 和管理自動化 (BA), 以綜合布線系統為基礎 , 以計算機網絡為橋梁 , 全面實現對通訊系統、辦公自動化系統的綜合管理。
門禁系統系統作為一項先進的高科技技術防范和管理手段，在一些經濟發達的國家已經廣泛應用于科研、工業、博物館、酒店、商場、醫療監護、銀行、監獄等，特別是由于系統本身具有隱蔽性，及時性等特點，在許多領域的應用越來越廣泛。
2 、設備配置
1 ）門禁控制器
2 ）發卡器
3 ）讀卡器
4 ）聲光報警器
5 ）各類探測器
6 ）開門按鈕
7 ）電插鎖
3 、實踐項目
門禁系統各部件認知
系統線纜的連接
基于計算機監控與管理
密碼開門、 IC 卡開門模式的應用
JGLY-FL1智能照明系統實訓模塊
1 、系統概述
隨著社會的發展和進步，智能化建筑將會越來越多，與我們生活聯系更加密切。智能化建筑是多功能的建筑，不同用途的區域?qū)φ彰饔胁煌囊?。因此，?yīng)根據使用的性質和特點，對照明設施進行相應不同的控制和對相關信息進行監視，以達到照明系統的智能化，滿足人民對高品質生活的要求。
“ 智能家居系統（ PLC ） ” 是根據目前智能樓宇自動化專業的實踐內容精心設計的綜合實踐系統，結合當前智能家居發展的現狀，選擇 PLC 可編程控制器為控制主機，利用當前傳感器技術和電子控制技術，對不同區域照明進行不同的控制，全面實現了照明控制系統功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
2 、設備配置
1) 管理中心：要求由系統管理電腦（另配），當需要時通過通信接口接入系統網絡，實現對整個照明系統的監控設備配置
2) 照明監控主機
3) 照明監控模塊（液晶顯示）
4) 智能動靜探測器
5) 智能光照度探測器
6) 移相控制器
7) 移相控制器控制模塊
8) 可控硅控制器
9) 區域燈光場景模擬
10) 時間實踐演示控制器
11) PC 轉換接口
12) 編程接口和燈具
3、實踐項目
1) 智能動靜探測器的接線、操作和演習
2) 智能光照度探測器的接線、操作和演習
3) 場景切換的設置、操作和演習
4) 區域照明分布的設置、操作和演習
5) 簡單的系統編程順序控制
6) 復雜的系統編程事件控制和時序控制
7) 管理中心的設置、操作、監控和管理

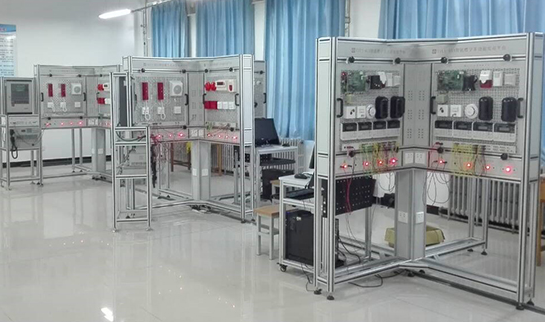

JGLY-FZ1智能家居系統實訓模塊
1 、總體功能
智能家居控制和管理平臺，有效地實現了家居安防、對講門禁、室內網絡布線、遠程監控、家電控制、燈光控制、自動報警撥號、室內背景音樂、語音發布等功能。
結合當前智能家居發展的現狀，系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
2、配置要求
序號 |
功能特性 |
規格 參數 牌子 |
數量 |
單位 |
1 |
遠程控制器 |
中文菜單，觸摸操作；可向管理中心查詢各類費用、公共信息、私人信息、維修信息和協助信息；雙向信息發布，接收來自管理中心的信息，也可主動向管理中心索取信息；雙向通信，可以真實了解被控電器控制狀態反饋信息 |
1 |
臺 |
2 |
遙控器 |
在家中一個位置對所有電器進行控制，具備控制每個電器的必要功能 |
1 |
個 |
3 |
無線轉發器 |
1 |
個 |
|
4 |
阻波器 |
1 |
個 |
|
5 |
場景控制器 |
1 |
個 |
|
6 |
大功率電氣控制器 |
1 |
個 |
|
7 |
小功率電氣控制器 |
1 |
個 |
|
8 |
白熾燈控制器 |
1 |
個 |
|
9 |
窗簾控制器 |
1 |
個 |
|
10 |
紅外學習機 |
1 |
個 |
|
11 |
白熾燈 |
25W |
2 |
個 |
12 |
日光燈 |
3W |
2 |
個 |
13 |
家用大 / 小功率電器模擬 |
B4U |
1 |
塊 |
3、實踐項目
1) 獨立模塊的獨立認識、接線和控制
2) 燈光亮度按時按需自動調整控制，手動控制，情景編程
3) 門窗分時自動控制，手動控制
4) 紅外轉發手 / 自動控制
5) 電器電源通斷手 / 自動、按時和間接控制
6) 信息查詢和發布操作
7) 緊急呼叫求助操作
8) 系統整合的接線、設置、操作和演習。
。
