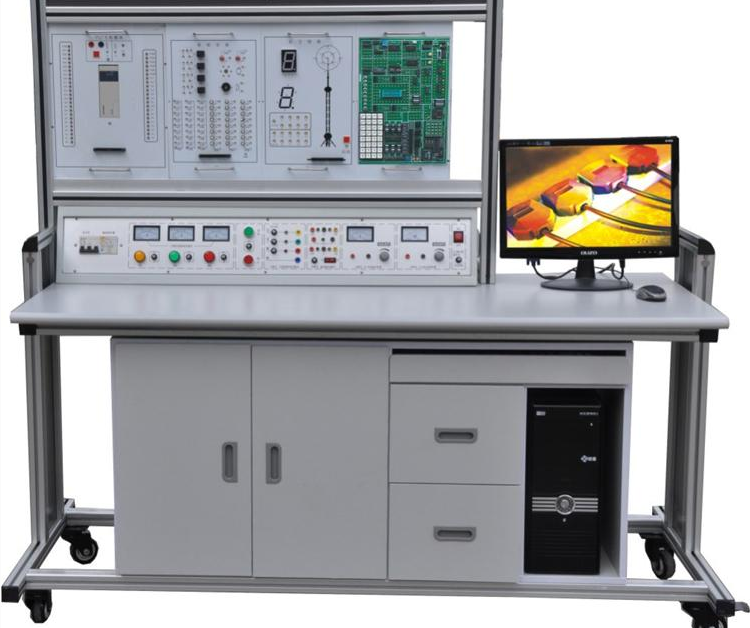

JGPLC-03C網絡型PLC可編程控制/單片機實驗開發系統自動控制原理/綜合實驗裝置

一、概述
PLC 可編程控制器、單片機實驗開發系統及自動控制原理綜合實驗設備。做到一機多用、資源共享、便于管理、該系統可完成 51/96/8088/8086 等 CPU 的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗系統的基礎上。增加 8088 十六位微機原理和接口實驗 。一體化設計，只需更換不同的 CPU 卡，即可支持多種 CPU 的實驗開發。提供兩種操作平臺，即可獨立工作，也可與 PC 機聯機工作。一機在手，別無他求。它適用于《 MSC-51 單片機原理與接口》、《 MSC-96 單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。由 MCS-51/96CPU 卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真 8031/32 、 87/89/51/52 、 89C1051/2051 、 80C196KB 等 CPU ，外部仿真空間達 64K 。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所許的工作量，節約了課堂時間，從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。 PLC 部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了 PLC 的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握 PLC 的實際應用，增強學生對 PLC 的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習 PLC 的編程方法。都具有極大的幫助。
自動控制理論實驗系統是配合院校開設自動化類專業的 " 自動控制理論 " 、 " 過程控制 " 、 " 自動控制系統 " 、 " 化工自動化 " 、 " 計算機控制 " 等課程而設計的小型電子實驗模擬教學實驗裝置，使用簡單、方便、參數選 擇范圍大，可靈活地對控制系統進行電子模擬。全套裝置設計合理、功能強大、操作簡單方便。

JGM-01 挖土機實訓模型
集 PLC 技術、微機控制技術與一體，即有形像的模型，又有生動具體的
運轉機構，實驗操作方便，是各院校可編程控制器技術進行實物實驗的
理想模型。

二、特點
1 、裝置采用組件多結構 更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可。
2 、雙口接線法 PLC 主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解 PLC 的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3 、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4 、 PLC 主機采用三菱 FX2N-48MR ，功能更強大。
5 、增加 FX1N-485BD 通訊模塊。
6 、組態棒圖網絡教學：采用 MCGS 工控組態軟件，打開軟件編輯環境，任何實驗都可以編輯出形象直觀、動感強、教學效果好的組態棒圖，并進行實驗動態跟蹤教學。
7 、 PLC 主機網絡實驗教學：
該實驗裝置具有現場總線 PROFIBUS 通訊模式： 1 ： N 通信，一臺電腦（主站）控制 16 臺 PLC 主機（從站）進行通信實驗， B 、 N ： N 通信， PLC 主機與 PLC 主機間實現通信（總共 8 臺 PLC 主機），任何一臺 PLC 主機（主站）與 7 臺 PLC 主機（從站）通信。整個系統需要 CP5611 卡 1 張。
8 、實驗室局域網實驗教學，每臺 PLC 實驗裝置均配上電腦（自備或代購），可構成 PLC 實驗室局域網，進行網絡化教學實驗。
三、系統構成
1 、 PLC 可編程控制器實驗臺（演示屏與控制箱構成）
2 、 PLC 可編程控制器實驗演示裝置
3 、 PLC 可編程控制器操作桌
4 、編程應用軟件
5 、仿真教學軟件
6 、 PLC 及轉接通訊電纜
7 、 51/96/8088/8086 三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）
8 、自動控制原理實驗系統：整機結構合理，單元電路設置符合控制原理實驗要求，參數改變靈活，排題方便；選用進口高精度運算放大器 0P07 ，它具有高增益，輸入失調電壓、電流較一般產品小，由它組成的加法器、積分器的 " 零點 " 和 " 積分漂移 " 較??；操作面板上設置了 " 復位 " 鍵，能方便地消除積分器電容上的殘余電荷，從而提高了本機重復運算的精度；自帶雙面雙量程電壓表，測量、調整方便；
9 、電腦或手持編程器（用戶自備或代購）
四、 PLC 可編程控制器實驗臺控制箱技術指標
1 、電源
1.1 電源輸入 : 工作電壓 380V±5%(50Hz) ，輸入時指示燈亮。
1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流 380V 工作電壓有三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。
A 組 : 直流電壓 +5V/3A 輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B 組 : 直流電壓 24V/2A 輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C 組 : 低壓直流穩壓電源，電壓 +12V/-12V 輸出，電流 2A 。
D 組 : 0-30V 直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流 2A ，具有預設式限流保護功能。
E 組 : 恒流源，提供 0-20mA 恒流源
F 組 : 單相市電輸出，供用戶自備儀器使用。
五、 PLC 可編程控制器主機掛箱功能、特點
◆ PLC 主機：輸入： 24 點 輸出 24 點 ( 可選擇 )
◆型號：三菱 FX2N-48MR （也可選擇西門子、歐姆龍，價格另議）
◆輸出電壓：直流 24V ，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流 220V ， 50Hz
1 ）功能包括
◆ 交流電源輸入?yún)^(qū)
◆ PLC 主機 、編程電纜
◆ LED 發光管、指示燈
◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關）
◆ LED 數碼管 、蜂鳴器
◆ 直流穩壓電源 5V1A ， 24V2A
◆ PLC 輸入 、輸出端口
2 ） PLC 主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3 ） PLC 主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4 ）實驗臺本身帶有 24V2A 的電源?？梢灾苯佑糜谳敵鲐撦d或與演示裝置接口或與其它對應裝置相連。
六、實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
七、 PLC 可編程控制器實驗演示掛箱
該裝置是為了配合 PLC 可編程控制器實驗臺使用而設計的外接演示裝置。它由 LED 發光二極管、大型 LED 數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了 PLC 的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握 PLC 的實際應用，增強學生對 PLC 的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對 PLC 的輸入輸出均采用 24V 電源， 5V 電源供執行機構中的外圍使用，每套演示裝置主要由十九塊實驗掛箱組成，它們的型號分別為：
1 ） PLC001 交通信號燈 PLC 自動控制
2 ） PLC002 攪拌器的 PLC 自動控制
3 ） PLC003 LED 數碼管顯示 PLC 自動控制（實物）
4 ） PLC004 四層電梯的 PLC 自動控制（實物）
5 ） PLC005 加工中心刀具庫選擇控制（實物）
6 ） PLC006 藝術彩燈造型的 PLC 控制
7 ） PLC007 電機的自動控制（實物）
8 ） PLC008 步進電機的 PLC 控制（實物）
9 ） PLC009 模擬電視發射塔
10) PLC010 自動送料裝車系統
11)P LC011 自動售貨機
12)PLC012 自動成型系統
13)PLC013 水塔自動供水系統
14)PLC014 郵件自動分揀系統
15)PLC015 自動洗衣機系統
16)PLC016 電鍍系統
17 ） PLC017 基礎實驗
18 ）交流接觸器實訓掛箱
19 ）三菱 PLC 主機：輸入： 24 點 輸出 24 點

七、實驗項目
（一）、 PLC 可編程控制器實驗系統：
1．與、或、非邏輯功能實驗
2 ．定時器、計數器功能實驗
3 ．跳轉、分支功能實驗
4 ．移位寄存器實驗
5 ．數據處理功能實驗
6 ．微分、位操作實驗
7 ．交通信號燈 PLC 自動控制實驗
8 ．攪拌器的 PLC 自動控制實驗
9 ． LED 數碼官顯示 PLC 自動控制實驗
10 ．四層電梯的 PLC 自動控制實驗
11 ．加工中心刀具庫選擇控制實驗
12 ．藝術彩燈造型的 PLC 控制實驗
13 ．電機的自動控制實驗
14 ．步進電機的 PLC 控制
15 ．模擬電視發射塔實驗實驗
16 ．自動送料裝車系統控制實驗
17 ．自動售貨機實驗
18 ．自動成型實驗
19 ．水塔自動供水控制系統實驗
20 ．郵件自動分揀實驗
21 ．自動洗衣機控制系統模擬實驗
22 ．電鍍過程控制實驗
23 ．挖土機控制編程訓練：集 PLC 技術、微機控制技術與一體，即有形像的模型，又有生動具體的運轉機構，實驗操作方便，是各院?？删幊炭刂破骷夹g(shù)進行實物實驗的理想模型。
24 ．三相鼠籠式異步電動機點動和自鎖 PLC 控制 ( 實物 )
25 ．三相鼠籠式異步電動機聯動正反轉 PLC 控制 ( 實物 )
26 ．三相鼠籠式異步電動機帶延時正反轉 PLC 控制 ( 實物 )
27 ．三相鼠籠式異步電動機 Y/ △轉換起動 PLC 控制 ( 實物 )
28 ． MCGS 組態棒圖實驗教學 , 利用已編輯好組態棒圖 , 對以上任何實驗進行動態跟蹤教學實驗
（二）單片機實驗系統：
MCS-51 單片機實驗
軟件實驗
外部數據存儲器擴展
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數據區傳送子程序
實驗五　數據排序?qū)嶒?
實驗六　查找相同數個數
實驗七　無符號雙字節快速乘法子程序
實驗八　多分支程序
實驗九　脈沖計數（定時 / 計數實驗）
實驗十　電腦時鐘（定時器、中斷器綜合實驗）
實驗十一　二進制轉換到 BCD
實驗十二　二進制轉換到 ASCII
實驗十三　八段數碼管顯示
實驗十四　鍵盤掃描顯示實驗
硬件實驗
自搭接硬件電路實驗提示
實驗一　 P1 口亮燈實驗
實驗二　 P1 口轉彎燈實驗
實驗三　 P3.3 輸入， P1 口輸出
實驗四　工業順序控制（中斷控制）
實驗五　 8255 A.B.C 輸出方波
實驗六　 8255 PA 口控制 PB 口
實驗七　 8255 控制交通燈
實驗八　簡單 I/O 口擴展實驗
實驗九　 A/D 轉換實驗
實驗十　 D/A 輸出方波
實驗十一　電子音響
實驗十二　繼電器控制
實驗十三　步進電機實驗
實驗十四　 8253 方波
實驗十五　串并轉換實驗
實驗十六　外部存儲器擴展實驗
實驗十七　 MCS-51 串行口應用實驗㈠ -- 雙機通信
實驗十八　 MCS-51 串行口應用實驗㈡ -- 與 PC 機
通信
實驗十九　溫度閉環控制
實驗二十　小直流電機調速實驗
實驗二十一 外部中斷（急救車與交通燈）
8088/8086 系列微機實驗
軟件實驗
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數據區移動
實驗五　數據排序?qū)嶒?
實驗六　找 " 零 " 個數
實驗七　 32 位二進制乘法
實驗八　多分支程序
實驗九　顯示子程序
實驗十　鍵盤掃描顯示實驗
實驗十一　二進制轉換到 BCD
實驗十二　二進制轉換到 ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一　 8255 并行口實驗㈠： A.B.C 口輸出方波
實驗二　 8255 并行口實驗㈡： PA 口控制 PB 口
實驗三　 8255 并行口實驗㈢：控制交通燈
實驗四　簡單 I/O 口擴展
實驗五　 A/D 轉換實驗
實驗六　 D/A 轉換實驗㈠：輸出方波
實驗七　 D/A 轉換實驗㈠：輸出鋸齒波
實驗八　 8259 中斷控制器實驗
實驗九　定時／計數器： 8253 方波
實驗十　繼電器控制
實驗十一　 8251 串行通信實驗㈠：自發自收
實驗十二　 8251 串行通信實驗㈡：與 PC 通信
實驗十三　步進電機控制
實驗十四　小直流電機調速實驗
實驗十五　溫度閉環控制
實驗十六　音頻驅動實驗
MCS-96 單片機實驗
軟件實驗
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數據區傳送子程序
實驗五　數據排序?qū)嶒?
實驗六　查找相同數個數
實驗七　無符號雙字節快速乘法子程序
實驗八　多分支程序
實驗九　定時器 1 實驗 -- 定時中斷
實驗十　定時器 T1 和 T2 同時產生中斷
實驗十一　 80C196 外部中斷實驗
實驗十二　 80C196 軟件方法產生中斷
實驗十三　利用 HSI 測脈沖寬度
實驗十四　利用 HSI 測量單脈沖寬度
實驗十五　利用 HSO 產生單脈沖
實驗十六　利用 HSO 產生連續脈沖
實驗十七　軟件定時器
實驗十八　 80C196 A/D 轉換實驗
實驗十九　利用 80C196 的 PWM 產生各種波形
實驗二十　二進制轉換到 BCD 進制轉換到 ASCII
硬件實驗

自搭接硬件電路實驗提示
實驗一　 P1 口亮燈實驗
實驗二　 P1 口轉彎燈實驗
實驗三　 P2.6 輸入， P1 口輸出
實驗四　工業順序控制
實驗五　 8255 A.B.C 輸出方波
實驗六　 8255 PA 口控制 PB 口
實驗七　 8255 控制交通燈
實驗八　簡單 I/O 口擴展實驗
實驗九　 A/D 轉換實驗
實驗十　 D/A 輸出方波
實驗十一　繼電器控制
實驗十二　 8253 方波
實驗十三　 80C196 串行口實驗
實驗十四　 LED 七段數碼管顯示實驗
實驗十五　鍵盤顯示綜合實驗
實驗十六　音頻驅動實驗
實驗十七 步進電機實驗
實驗十八　直流電機實驗
實驗十九　外部中斷（急救車與交通燈）
（三）、自動控制理論實驗開發系統：
（ 1 ）典型線型環節的模擬
（ 2 ）二階系統的階躍響應
（ 3 ）三階系統的頻率響應
（ 4 ）線性系統穩定性的研究
（ 5 ）控制系統的校正
（ 6 ）典型非線性特性
（ 7 ）非線性控制系統特性分析
八、配置清單
