JGDJDT-2 型電機控制與電力拖動實驗裝置

電機與電力拖動實訓室設備是電氣自動化控制實訓基地之一，主要承擔著機電工程系電氣自動化專業、機電一體化技術專業電機與電氣控制電氣控制與PLC等課程教學和實訓教學任務。

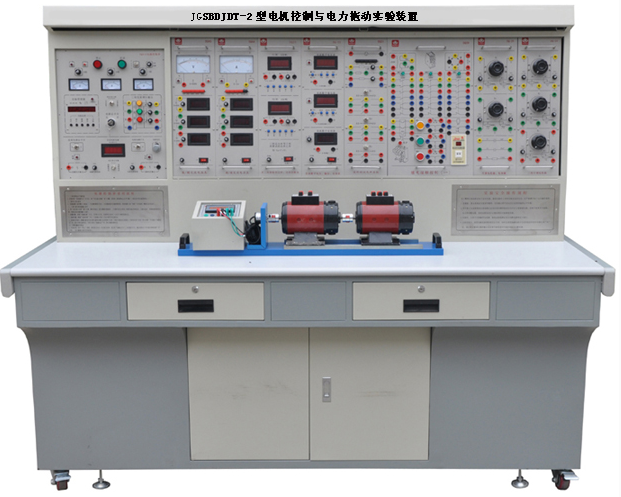

（實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）

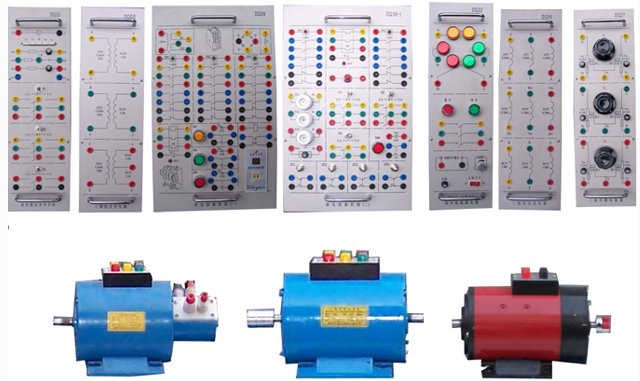

（ 掛件及電機示例）

一、概述

電機控制與電力拖動實驗裝置是綜合了目前我國高等院?！半姍C(jī)學”、“電機與拖動”、“電機控制”、“繼電接觸控制”、 “工廠電氣控制”等課程實驗大綱的要求。特別適用于高等院校現有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。
二、特點
1 、 綜合性強 本裝置綜合了目前國內各類院校電機及電氣類課程的全部實驗項目。
2 、 適應性強 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即。
3 、 整套性強 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4 、 直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5 、 科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數字式、智能化及人機對話等相結合，密切結合教學實驗需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。
6 、 開放性強 控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能

1、輸入電源：三相四線 ( 或三相五線 ) ～ 380V ± 10% 50Hz
2 、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3 、裝置容量：＜ 1.5KVA
4 、重 量： 480Kg
5 、外形尺寸： 187 × 73 × 160cm3

四、實驗項目

1.直流電機實驗

(1)認識實驗

(2)直流發電機

(3)直流并勵電動機

2.變壓器實驗

(1)單相變壓器

(2)三相變壓器

(3)三相變壓器的聯接組和不對稱短路

(4)三相三繞組變壓器

(5)單相變壓器的并聯運行

3.異步電機實驗

(1)三相鼠籠異步電動機的工作特性

(2)三相異步電動機的起動與調速

(3)單相電容起動異步電動機

4.同步電機實驗

(1)三相同步發電機的運行特性

(2)三相同步發電機的并網運行

(3)三相同步電動機

(1)三相同步電機參數的測定

5.電動機機械特性的測定

(1)直流他勵電動機在各種運轉狀態下的機械特性

(2)三相異步電動機在各種運行狀態下的機械特性

(3)三相異步電機 M-S 曲線的測繪

6.控制電機實驗

(1)直流伺服電機實驗

(2)旋轉編碼器實驗

7.繼電接觸控制與電力拖動（電氣控制）實驗

(1)三相異步電動機點動和自鎖的控制線路

(2)三相異步電動機正反轉的控制線路

(3)順序控制線路

(4)三相鼠籠異步電動機降壓起動的控制線路

(5)三相線繞式異步電動機起動的控制線路

(6)三相異步電動機能耗制動的控制線路

(7)三相異步電動機單向啟動及反接制動的控制線路

(8)兩地控制的線路

(9)工作臺往返循環控制的線路

(10)C620車床的電氣控制線路

(11)電動葫蘆的電氣控制線路

(12)三相異步電動機雙向啟動及反接制動控制線路

(13)雙速異步電動機的控制線路

(14)M7130平面磨床的電氣控制線路

(15)X62W銑床模擬控制線路的調試分析

五、裝置的基本裝備
1 、 DQ01B 電源控制屏 ( 鐵質噴塑結構，鋁質面板 )
1) 交流電源
提供三相 0 ～ 450V 可調交流電源，同時可得到單相 0 ～ 250V 可調電源 ( 配有一臺三相同軸聯動自耦調壓器（規格 1.5KVA 、 0 ～ 450V ），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點 ) 。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供 220V(0.5A) 勵磁電源及 00 ～ 230V(3A) 連續可調穩壓電樞電源 (PWM 電源內設過流過壓保護功能等功能 ) 各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護五大體系
設有三相隔離變壓器一組 ( 三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出 ) ，使輸出與電網隔離，對人身安全起到一定的保護作用；
設有電壓型漏電保護器，如果實驗中的線路有漏電現象，即能實施保護并切斷電源；
設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

（ 4 ）定時器兼報警記錄儀 （服務管理器）：具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(5) 控制屏正面大凹槽內 ，設有兩根不銹鋼鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯 220V 電源插座，供儀表等部件供電用?？刂破羶蓚?cè)設有三極 220V 電源插座及三相四極 380V 電源插座。設有實驗臺照明用的 220V 、 40W 日光燈一盞。
2 、 DQ02 實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板 , 結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3 、 DQ03-1 固定電機導軌、光電編碼器測速系統及智能數顯轉速表

包括固定電機的導軌等。導軌平整度好，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過± 5 絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用高精度光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不精確等缺點。

4、 DQ05 三相組式變壓器 （三只相同的單相變壓器組成，原邊 220V/0.35A ，副邊 55V/1.4A ）
5 、 DQ06 三相芯式變壓器 （三柱鐵芯結構的三相三繞組變壓器，每柱鐵芯上均裝高壓、中壓和低壓三個繞組，其額定值分別為 127V/0.4A 、 63.6V/0.8A 、 31.8V/1.6A ）
6 、 DQ07 直流復勵發電機

（ Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM/min ，絕緣等級 E ）

7、 DQ09 直流 ( 他 ) 并勵電動機 （ Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，絕緣等級 E ）

8、 DQ10 三相鼠籠式異步電動機 （ AC3800V/220V ，接法 Y/ Δ，轉速 1420 RPM ，功率 100W , 電流 0.5A ，絕緣等級 E ）

9、 DQ11 三相線繞式異步電動機 （ AC220V ，接法 Y ，轉速 1380 RPM ，功率 120W , 電流 0.6A ，絕緣等級 E ）

10、 GDQ12 線繞式異步電機起動與調速電阻箱

提供 0 、 2 、 5 、 15 、 35 五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

11、 DQ14 三相同步電機

作為發電機使用時 PN （ W ） =170W ， UN(V)=220 （ Y ）， IN(A)= 0.45A ， nN(r/min)= 1500 ， UfN （ V ） =14V ， IfN （ A ） =1.2A ，絕緣等級 E 級。

（作為電動機使用時， PN （ W ） =90W ， UN(V)=220 （ Y ）， IN(A)= 0.35A ， nN(r/min)= 1500 ， UfN （ V ） =10V ， IfN （ A ） =0.8A ，絕緣等級 E 級。

12、 DQ15 單相電容起動異步電動機

AC220V ，轉速 1400 RPM/min ，功率 90W , 電流 1.45A ，啟動電容 35uF ，絕緣等級 E ）

13、 DQ19 校正直流測功機 （ 220V 、 2.2A 、 355W 、 1500r/min ）

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的 2 ～ 3 倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

14、 DQ20 三相鼠籠電動機（△ 380V ）（“繼電接觸控制”實驗用）
15 、 DQ22 直流數字電壓、毫安、安培表 ( 三只 )
直流數顯電壓表一只，采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍 0-300V 。手動量程為： 2V 、 20V 、 300V 。測量精度為 0.5 級。

直流數顯毫安表一只，采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-2000mA 。手動量程為： 20mA 、 200mA 、 2000mA 。測量精度為 0.5 級。

直流數顯電流表一只，測量范圍 0 ～ 5A ，三位半數顯，精度為 0.5 級。
16 、 DQ25 單三相智能型功率、功率因數表
由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能同時測量兩路單相功率 P1 、 P2 ，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示“ L ”，容性顯示“ C ”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
17 、 DQ26 三相可調電阻器 ( 三組 90 Ω× 2/1.3A 瓷盤電阻 )
18 、 DQ27 三相可調電阻器 ( 三組 900 Ω× 2/0.41A 瓷盤電阻 )
19 、 DQ29 可調電阻器、電容器
提供 90 Ω× 2/1.3A 及 900 Ω× 2/0.41A 瓷盤電阻各一組， 35 μ F/450V 、 4 μ F/450V 電力電容各 1 只。
20 、 DQ31 波形測試及開關板
由變壓器的波形測試部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。
21 、 DQ32 旋轉燈、并網開關、同步機勵磁電源
由并網用的三組相燈 < 黃、綠、紅各兩只 >, 一組并網開關和一組同步機勵磁電源 <5 ～ 40V/2.5A 可調 > 組成。

22、 DQ44 數 / 模交流電流表（四只）

由三只數字交流電流表和一只指針式精密交流電流組成。 測量范圍 0 ～ 5A ，量程自動判斷、自動切換，精度 0.5 級，四位數碼顯示。指針式精密交流電流表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍 0 ～ 5A ，分 0.3A 、 1A 、 3A 、 5A 四檔，精度 1.0 級，直鍵開關切換，設有超量程指示，告警等功能。
23 、 DQ45 數 / 模交流電壓表（四只）

由三只數字交流電壓表和一只指針式精密交流電流組成。 測量范圍 0 ～ 450V ，量程自動判斷、自動切換，精度 0.5 級，四位數碼顯示。指針式精密交流電壓表一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍 0 ～ 500V ，分 10V 、 30V 、 100V 、 300V ， 500V 五檔，精度 1.0 級，直鍵開關切換，設有超量程指示、告警等功能。

24、 DQ39 繼電接觸控制 ( 一 )
提供交流接觸器（線圈電壓 220V ）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓 220V ）一只，變壓器（ 220V/26V/6.3V ）、整流電路、能耗制動電阻（ 10 Ω /25W ）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板設有搖臂結構，可看到具體器件并對可需要調節的器件進行調節。
25 、 DQ39-1 繼電接觸控制 ( 二 )
提供中間繼電器（線圈電壓 220V ）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。

26、 DQ39-2 繼電接觸控制 ( 三 )
提供中間繼電器 ( 線圈電壓 220V ，工作狀態用發光二極管指示 ) 二只，時間繼電器 ( 斷電延時，線圈電壓 220V) 一只，按鈕二只。各器件工作端子均引到面板上，供實驗接線用。
27 、 手槍插結構連接線 （不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。

28、 3D 建模模擬實訓系統

模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、 PLC 控制等 100 多個實訓內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練

七 設備配置清單

序 號	編號	名 稱	數 量
1	DQ01B	電源控制屏	1套
2	DQ02	實驗桌	1張
3	DQ03-1	固定電機導軌、光碼盤測速系統及智能數顯轉速表	1件
4	DQ05	三相組式變壓器	1件
5	DQ06	三相芯式變壓器	1件
6	DQ07	直流復勵發電機	1臺
7	DQ09	直流并勵電動機	1臺
8	DQ10	三相鼠籠式異步電動機	1臺
9	DQ11	三相線繞式異步電動機	1臺
10	GDQ12	線繞式異步電動機起動與調速電阻箱	1件
11	DQ14	三相同步電機	1臺
12	DQ15	單相電容起動異步電動機	1臺
13	DQ19	校正直流測功機	1臺
14	DQ20	三相鼠籠異步電機（繼電接觸控制用）	1臺
15	DQ22	直流數字電壓、毫安、安培表（三只表）（注：按實驗要求每套需配 2 件）	2件
16	DQ44	數 / 模交流電流表（四只表）	1件
17	DQ45	數 / 模交流電壓表（四只表）	1件
18	DQ25	單 / 三相智能功率、功率因數表	1件
19	DQ26	三相可調電阻器（每組 90Ω*2/1.3A ）	1件
20	DQ27	三相可調電阻器（每組 900Ω*2/0.41A ）	1件
21	DQ29	可調電阻器、電容器	1件
22	DQ31	波形測試及開關板	1件
23	DQ32	旋轉燈、并網開關、同步機勵磁電源	1件
24	DQ39	DQ39繼電接觸控制 ( 一 )	1件
25	DQ39-1	DQ39繼電接觸控制 ( 二 )	1件
26	DQ39-2	DQ39繼電接觸控制 ( 三 )	1件
27		高可靠護套結構手槍插實驗連接線及配件	1套
28		實驗指導書	1套
29		螺絲刀， 14 扳手及相關易損配件）	1套

。
