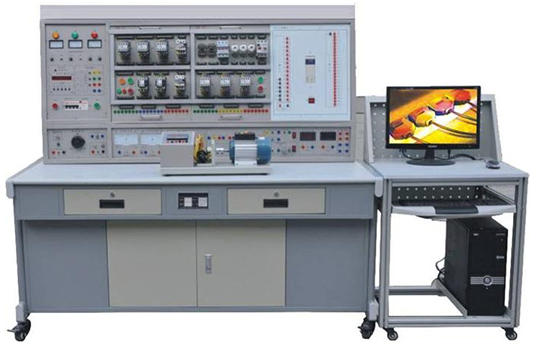

JGWXJ-01M初中高級維修電工技能培訓考核實訓裝置
一、概述
維修電工實訓考核裝置 是根據勞動和社會保障部頒發的 “ 工人等級標準 ” 和 “ 職業技能鑒定 ” 的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的 PLC 可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機 , 可模擬工廠中各類電氣拖動系統 , 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
8、 3D 仿真軟件包含電工電子 / 電機及變壓器原理 / 電力拖動繼電接觸控制等模塊。分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、 PLC 控制等 100 多個實訓內容，學?？梢愿鶕W生學習進度選擇相應的訓練模塊進行訓練
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～ 380V±10% 50Hz
2.工作環境：溫度 -10 ～＋ 40℃ 相對濕度＜ 85% （ 25℃ ） 海拔＜ 4000m
3.裝置容量：＜ 1.5KVA
4.重 量： 100Kg
5.外形尺寸： 2010×700×1630mm3
6.漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s 。
四、裝置的基本配置及功能
(一 ) DW01 電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1 、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關 , 由接觸器通過起、停按鈕進行操作；
(2) 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 智能型故障設置與大屏幕液晶答題器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示； 8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
（ 1 ）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（ 2 ）教師入口：設置故障、 . 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（ 3 ）分數查詢：查詢學生的當前得分情況。
（ 4 ）學號查詢：查詢教師通過計算機設置的學號。
（ 5 ）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
（ 6 ）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
2、交、直流電源
1) 勵磁電源：直流 220V/0.5A ，具有短路保護。
(2) 電樞電源：直流 0 ～ 220V/2A 連續可調電源一路，具有短路保護。
(3) 直流穩壓電源： ±12V/0.5A 兩路，＋ 5V/0.5A 一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓；②、設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓；③、控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
3 、交、直流儀表
(1) 交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。
(2) 交流電壓表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），可儲存 15 組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10MΩ ，精度 0.5 級。
(5) 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。
4、整流二極管： IN5408 四只
5、嵌入式多功能網絡虛擬儀器（一體式，不需電腦，規格： 28*25*20CM ，與開放實驗室信息管理系統配套使用）
A、終端部分采用 7 寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于 LabVIEW 虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、儀器包括
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數： 2 路
帶寬： 20MHZ
分辨率： 8 位
電壓范圍： -10~+10V
存貯深度： 64K
2）、頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字 IO 口
通道數： 8 路 IO
輸入電平： TTL
輸出電平： TTL
電流驅動： 20mA/ 通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
6)、提供 LabVIEW 虛擬儀器軟件
(二 ) 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
（一）電機基礎實訓
1．直流并（他）勵電動機的認識實訓（銘牌記錄，勵磁繞組，電樞繞組電阻的測量）
2．直流并（他）勵電動機的啟動實訓
（ 1 ） 直接（全壓）啟動
（ 2 ） 降壓啟動
（ 3 ） 電樞繞組串電阻啟動
3. 直流并（他）勵電動機的調速實訓
（ 1 ）改變電樞端電壓調速
（ 2 ）電樞串電阻調速
（ 3 ）弱磁調速
4. 直流并（他）勵電動機的換向
（ 1 ）改變電樞端電壓極性換向
（ 2 ）改變勵磁電壓極性換向
（ 3 ）驗證同時改變電樞和勵磁極性對轉向的影響
5. 直流并（他）勵電動機的制動
6.三相鼠籠異步電動機的認識實訓（銘牌記錄，定子繞組電阻的測量）
7．三相鼠籠異步電動機的啟動實訓
8. 三相鼠籠異步電動機的調速實訓
（ 1 ）變頻調速
（ 2 ）變極調速（雙速電機）
（二） 電機與拖動
1. 三相異步電動機直接啟動控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機自鎖控制電路
4. 三相異步電動機按鈕聯鎖正反轉控制電路
5. 三相異步電動機接觸器聯鎖正反轉控制電路
6. 三相異步電動機雙重聯鎖正反轉控制電路
7. 三相異步電動機工作臺自動往返控制電路
8. 兩臺三相異步電動機順序啟動、順序停轉控制電路
9. 三相異步電動機的兩地控制電路
10. 接觸器控制的 Y- △控制
11. 時間繼電器控制的 Y- △控制
12. 三相異步電動機單向啟動反接制動控制電路
13. 三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14. 三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15. 三相異步電動機正反轉啟動能耗制動控制電路
16. 單相鼠籠電動機電容啟動控制電路
17. 雙速交流異步電動機手動變速控制電路
18. 雙速交流異步電動機自動變速控制電路
19. 斷電延時直流能耗制動的 Y- △啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電路
（三） PLC 可編程控制器基礎電路實訓
1. PLC控制十字路口交通燈的模擬
2. PLC控制自動供水模擬控制的模擬
3. PLC控制裝配流水線控制的模擬
4. PLC控制機音樂噴泉模擬控制
5. PLC控制搶答器模擬控制
6. PLC控制天塔之光
7. PLC控制電鍍系統的自動控制
8. PLC控制洗衣機的自動控制
（四）交流電機調速系統實訓
變頻調速系統實訓：
1. 變頻器功能參數設置與操作
2. 變頻器報警與保護功能
3. 多段速度選擇變頻調速
4. 外部端子點動控制
5. 控制電機正反轉運動控制
6. 控制電機運行時間操作
7. 瞬間停電變頻器參數設定
8. 外部電壓變頻調速
9. 外部電流變頻調速
10. 三相異步電動機的變頻開環調速
變極調速系統實訓
1. 三相雙速電機的手動與自動變極調速系統調速與運行
（五）自動控制實訓
1. 晶閘管 -- 直流電機開環系統實訓（采用分立元件， PCB 正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）
2. 晶閘管直流調速系統（單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，）（采用分立元件， PCB 正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）。
（六） PLC 與變頻器綜合應用實訓
41. PLC控制的三相異步電動機正反轉控制
42. PLC控制的三相異步電動機 Y- △啟動控制
43. PLC控制的三相異步電動機降壓啟動控制
44. PLC控制的三相異步電動機能耗制動控制
45. PLC控制變頻器調速
（七）電子技術實訓
1.安裝調試數字步進電機線路
2.光控開關和報警電路
3.設計并安裝調試電壓上、下限報警電路
（全自動冰箱保護器）
（八）電力電子變流技術
1.單結晶體管觸發電路
2.西門子 TCA785 集成鋸齒波觸發電路
3.單相半波可控整流電路
4.單相橋式半控整流電路
5.單相橋式全控整流電路
6.三相半波可控整流電路
7.三相橋式半控整流電路
8.三相橋式全控整流電路
9.單相交流調壓電路
10.三相交流調壓電路
11.三相晶閘管直流調速系統（開環）
（九）本裝置可設置的部分故障內容
可控硅觸發脈沖的丟失
整流橋熔斷絲故障
觸發電路同步信號的故障
觸發電路的觸發脈沖調節失效
直流調速系統電壓反饋開路
直流調速系統電流截至負反饋故障
BT33鋸齒波充電電容短路
直流調速系統給定單元開路
（十）虛擬仿真實訓
基本覆蓋了電工、電子、電拖、維修電工、 PLC 等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目，具體內容請參見多媒體智能型電工仿真教學軟件介紹。
jgWX-01M型維修電工實訓考核裝置總體配置表一
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
維修電工實訓考核臺架 |
臺 |
1 |
外形尺寸： 2010mm × 700mm × 1630mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓： AC 380 V ± 10% 50 Hz 三相五線； 容 量：＜ 1.5 kVA ； 實 驗 屏：用于掛置實訓單元掛板 |
|
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
||
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
||
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
||
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
||
臺 |
1 |
jgDJ-01 |
單相電容起動電動機，交流 220V |
||
jgDJ02 |
三相鼠籠電動機 AC220V （ Y ） |
||||
jgDJ03 |
三相鼠籠電動機 AC380V （ Y/ △,帶速度繼電器） |
||||
jgDJ04 |
雙速異步電動機 AC380V （△/YY） |
||||
jgDJ05 |
直流他勵電機 220V |
||||
3 |
變頻器實訓掛箱 |
套 |
1 |
三菱 FR-D720 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。 |
|
4 |
PLC主機掛箱 |
套 |
1 |
配三菱 FX1N-40mR 主機，集成數字量 I/O （ 24 路數字量輸入， 16 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
|
5 |
PLC實訓掛箱 |
塊 |
1 |
交通信號燈 / 自動供水 / 裝配流水線 / 搶答器 / |
|
機音樂噴泉 / 天塔之光 / 電鍍系統的自動控制 / 洗衣機的自動控制 |
|||||
6 |
自動控制實訓系統 |
塊 |
1 |
單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，）（采用分立元件， PCB 正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施） |
|
7 |
DLDZ-1 電力電子變流技術實訓組件 |
套 |
1 |
本掛件提供： （ 1 ） 單相晶閘管觸發電路（西門子 TCA785 集成觸發），產生 2 路互差 180 度的四路脈沖信號。 （ 2 ） 三相晶閘管集成觸發電路， 三相觸發電路由 KC04 （或 KC09 ）、 KC41 、 KC42 、 4066 等集成電路組成，可通過鈕子開關選擇雙窄脈沖或寬脈沖，同時提供六路觸發脈沖功放電路等。 提供 6 只 5A/1000V 的晶閘管， 3 只 5A/1000V 的二極管，每只晶閘管均設有 RC 吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗。 （ 4 ）提供直流給定電路，低壓直流電源，三相同步變壓器，三相整流變壓器等。 |
|
8 |
電子技術實訓系統 |
套 |
1 |
||
10 |

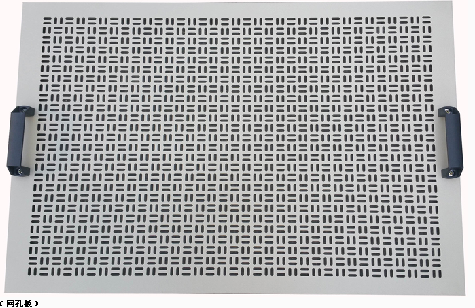

網孔板及塑料卡子 |
套 |
1 |
網孔板元規格： 70*55*1.5CM ，塑料卡子 500 只 |
|
11 |
典型電動機控制實操單元：交流接觸器 3 只；時間繼電器 1 只， 3 個按鈕， 3 只交流指示燈， 2 只熱繼電器，元器件配置專用底座。 |
套 |
1 |
掌握一般強電系統的安裝和調試工作過程知識，實現 PLC 方式的電機典型運行控制；掌握安裝和調試 PLC 電氣控制系統的有關知識。與網孔板配套實訓 |
|
12 |
電機導軌及光碼盤測速系統 |
1 |
套 |
含光碼盤測速系統（配有高精度光電編碼器）一套，電機導軌 1 幅，道軌平整度好，無應力變形，同心度好。 |
|
13 |
SC-09通訊編程電纜 |
1 |
根 |
用于 PLC 主機與 PC 機通訊 |
|
14 |
工控組態軟件 |
1 |
套 |
||
15 |
PLC仿真實訓軟件 |
1 |
套 |
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態 （ 2 ） PLC 編程訓練、 PLC 程序編寫測試等功能 （ 3 ）實現 PLC 運行模擬，對錯誤程序進行檢查 |
|
16 |
PLC 3D仿真軟件 |
1 |
套 |
電腦屏幕上構建 3D 虛擬環境，全面展現各種復雜的整體工藝流程。利用采集卡采集 PLC 的輸入輸出信號，通過計算機 USB 實現 PLC 與計算機的通訊，從而控制軟件中的 3D 模型的動作，使得虛擬仿真技術實時展現 PLC 的運行狀態。 7 個部分的虛擬仿真，分別是自動封蓋、機械手控制、物料分揀、碼垛堆積、自動倉儲、三層電梯、水塔水位、及 PLC 通信接口板。 |
|
17 |
維修電工 電力拖動仿真軟件 |
點 |
1 |
||
18 |
電工連線 |
套 |
1 |
20根：長 1000mm 黃 6 條、綠 6 條、紅 6 條、黑 2 條； 10根：長 600mm 黃 2 條、綠 2 條、紅 2 條、藍 2 條、黑 2 條。 |
|
19 |
常用工具 |
套 |
1 |
一字螺絲刀 1 把；十字螺絲刀 1 把；剝線鉗 1 把；指針式萬用表 1 個；斜口鉗 1 把。 |
|
20 |
電腦桌 |
套 |
1 |
鋼鋁結構 |
|
21 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
22 |
嵌入式多功能網絡虛擬儀器 |
套 |
1 |
||
23 |
開放實驗室信息管理系統 |
套 |
1 |
附二、與虛擬儀器配套使用 |
|
表二、維修電工電氣控制實訓考核掛箱配置說明表
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
DW-05電工技能實訓組件 ( 五 ) |
套 |
1 |
提供兩組 90Ω×2/1.3A 磁盤電阻；一組 900Ω×2/0.41A 磁盤電阻。 |
2 |
DW-06維修電工實訓組件（一） |
套 |
1 |
提供電容器 2 只、交流電磁閥 1 只、交流接觸器 1 只、熱繼電器 3 只 |
3 |
DW-07維修電工實訓組件（二） |
套 |
1 |
提供空氣開關 1 只、 3P 熔斷器 2 只、交流接觸器 3 只。 |
4 |
DW-08維修電工實訓組件（三） |
套 |
1 |
提供通電延時時間繼電器 2 只、斷電延時時間繼電器 1 只、行程開關 4 只、各種顏色的按鈕 6 只 |
5 |
DW-09維修電工實訓組件（四） |
套 |
1 |
提供交流接觸器 4 只 |
。
