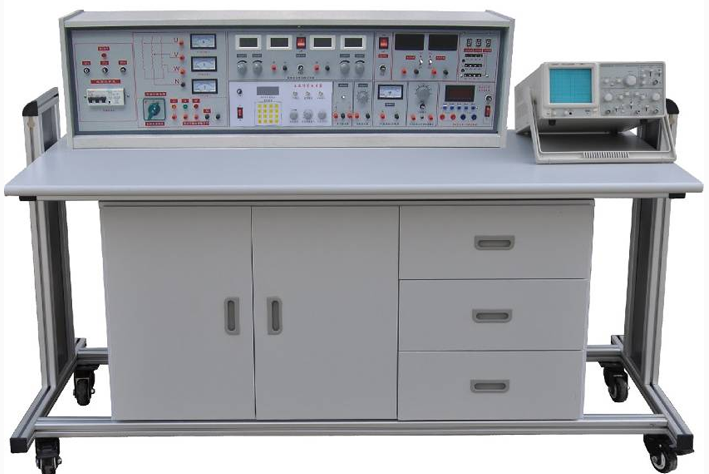

JGBK-535D 電工、模電、數電、電氣控制綜合實驗室設備 ( 帶智能型功率表、功率因數表 )
一、產品的特點 :
電工模電數電電氣控制實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路板由 ABS 注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍 :
適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、實驗臺和實驗操作桌結構及功能 :
1 、實驗臺構成與性能 :
1.1. 電源及參數
1.1.1 輸入電源 : 三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A 組 : 單、三相可調交流電源，提供三相 0 ～ 430V 連續可調的交流電源，同時可得至 0 ～ 240V 單相可調電源 ( 配有一臺 1.5KVA 的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓 ) 。
B 組 : 低壓交流電壓 3 － 24V 分七檔可調，最大輸出電流 1.5A ，電流表指示。
C 組 : 低壓直流穩壓電源，電壓 5V ，電流 0.5A ，電流表指示。
D 組 : 雙路穩流穩壓電源，二路輸出電壓均為 0 ～ 30V ，由多圈電位器連續調節，輸出最大電流為 1.5A ，每路電源輸出有 0.5 級數字電流表、電壓表指示。電壓穩壓度 <10 － 2 ，負穩壓度 <10 － 2 ，紋波電壓 :<5mV 。
E 組 : 單相交流市電輸出，供用戶自備設備使用。
1.2 功率輸出函數發生器：
1 ）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。
2 ）正弦波輸出幅度≥ 10V, 輸出阻抗 50 Ω，失真度 <1% （ 0.1HZ-- 1KHz ）。
3 ）頻率范圍 : 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。
4 ）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。
5 ）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
6 ）頻率計最高測量范圍 100MHz ，自動換檔。
1.3 單次脈沖 : 每次可輸出一對正負脈沖。
1.4 音頻功率放大器：輸入音頻 電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.5 七段譯碼器 (WBK-2000 電工實驗室成套設備無此功能 ) ： 3 組七段譯碼器及對應譯碼顯示數碼管。
1.6 外測交直流二用電流表 : 精度 0.5 級 , 三位半數字式顯示，測量范圍 :0 ～ 1000mA
1.7 外測交直流二用電壓表 : 精度 0.5 級 , 三位半數字式顯示，測量范圍 :0 ～ 99.9V 。
1.9 智能功率、功率因數表：
由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲 15 組測量數據，供隨時查閱。 2 、實驗操作桌 : 雙面飾面板制成，，尺寸 :160×70×80cm ，造型美觀大方 , 中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
四、設備的構成、配備及實驗項目 :
（一）構成與配備 ( 以二十四座為例 )
1 、實驗操作桌 12 張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸 :35×90cm ），電路板由 ABS 注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面 ( 如需要在桌上放置電機、焊接等 ). 實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2 、實驗臺，共 12 臺，每張學生實驗操作桌上配置 l 臺。
3 、示教控制臺 1 臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別無線遙控控制 12 臺學生實驗臺的電源。尺寸為 160×70cm 。
電源無線總控制功能：
一）、概 述
“ SBKZ-1 型電源無線總控制臺” 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制?？刂婆_具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點?？偪刂婆_與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
二）、特 點
1 、該設備以 315MHz 無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
一臺“ SBKZ-1 型電源無線總控制臺”可對單個實驗室的 30 臺（ 60 座）實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室 30 臺（ 60 座）實驗設備的電源開關無線控制。
配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
三）、技術性能
1 、工作電源： AC220V ± 10%/ 50Hz
2 、工作環境：溫度 -10 ℃～ 40 ℃ 相對濕度 <85%(25 ℃ )
3 、載波頻率： 315MHz
4 、控制范圍： >50m
5 、控制能力： 60 臺
6 、外形尺寸： 294mm × 237mm × 200mm
四）、裝置配置
1 、按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中“ 1 號臺”～“ 60 號臺”及“全開”和“全關”為電源開關控制鍵，“確認”和“取消”為功能鍵?！?1 號臺”～“ 60 號臺”開關控制鍵分別對應一個實驗室的 60 臺實驗設備，實現單臺控制操作；“全開”和“全關”對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；“確認”和“取消”鍵對開關控制鍵的操作進行確認或取消。
狀態指示模塊：該模塊有“ 1 號臺”～“ 60 號臺”共 60 個指示燈，分別指示該控制臺對應實驗室的 60 臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
發射模塊：載波頻率為 315MHz ，通過配套天線發射總控臺的數字編碼。
4 、通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。
五）、上位機軟件功能
1. 串口掃描檢測
2. 通過串口發送工作臺工作命令
3. 接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4. 能控制最多 128 工作臺
5. 開關工作臺操作時間顯示
五、設備配置清單（以二十四座為例）
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
1 |
教師主控臺 |
套 |
1 |
具有無線控制學生電源功能 |
|
2 |
學生機頭 |
臺 |
12 |
||
3 |
學生桌 |
個 |
12 |
||
4 |
電工模電數電透明創新實驗?zāi)K |
套 |
13 |
詳見清單一 |
|
5 |
電氣控制配置模塊 |
套 |
13 |
詳見清單二 |
|
6 |
學生桌面板 |
塊 |
12 |
||
7 |
絕緣皮 |
張 |
13 |
||
8 |
凳子 |
張 |
25 |
||
9 |
電動機 |
臺 |
26 |
||
10 |
工具 |
套 |
13 |
||
（ 1 ） |
螺絲刀 |
小十字 |
把 |
13 |
|
（ 2 ） |
螺絲刀 |
大十字 |
把 |
13 |
|
（ 3 ） |
螺絲刀 |
小一字 |
把 |
13 |
|
（ 4 ） |
螺絲刀 |
大一字 |
把 |
13 |
|
（ 5 ） |
剝線鉗 |
把 |
13 |
||
（ 6 ） |
尖觜鉗 |
把 |
13 |
||
（ 7 ） |
萬用表 |
MF-47 |
只 |
13 |
|
（ 8 ） |
數字萬用表 |
DT890B+ |
只 |
13 |
表一 電工模電數電透明創新實驗?zāi)K配置清單（每臺）
透明創新實驗?zāi)K名 稱 |
型 號 / 規 格 |
數 量 |
備 注 |
|||
電 阻 |
0.5Ω |
1 |
2W |
|||
電 阻 |
1Ω |
1 |
2W |
|||
電 阻 |
4Ω |
1 |
2W |
|||
電 阻 |
5.1Ω |
2 |
2W |
|||
電 阻 |
8Ω |
1 |
2W |
|||
電 阻 |
10Ω |
1 |
2W |
|||
電 阻 |
16Ω |
1 |
2W |
|||
電 阻 |
20Ω |
1 |
1W |
|||
電 阻 |
30Ω |
1 |
1W |
|||
電 阻 |
51Ω |
2 |
1W |
|||
電 阻 |
75Ω |
1 |
1W |
|||
電 阻 |
100Ω |
2 |
1/8W |
|||
電 阻 |
120Ω |
1 |
1/8W |
|||
電 阻 |
150Ω |
1 |
1/8W |
|||
電 阻 |
200Ω |
1 |
1/8W |
|||
電 阻 |
240Ω |
1 |
1/8W |
|||
電 阻 |
300Ω |
2 |
1/8W |
|||
電 阻 |
330Ω |
2 |
1/8W |
|||
電 阻 |
430Ω |
1 |
1/8W |
|||
電 阻 |
470Ω |
1 |
1/8W |
|||
電 阻 |
510Ω |
2 |
1/8W |
|||
電 阻 |
620Ω |
1 |
1/8W |
|||
電 阻 |
650Ω |
1 |
1/8W |
|||
電 阻 |
680Ω |
2 |
1/8W |
|||
電 阻 |
820Ω |
1 |
1/8W |
|||
電 阻 |
1K |
2 |
1/8W |
|||
電 阻 |
1.5K |
1 |
1/8W |
|||
電 阻 |
2K |
2 |
1/8W |
|||
電 阻 |
2.4K |
2 |
1/8W |
|||
電 阻 |
2.7K |
1 |
1/8W |
|||
電 阻 |
3K |
2 |
1/8W |
|||
電 阻 |
3.3K |
1 |
1/8W |
|||
電 阻 |
3.9K |
1 |
1/8W |
|||
電 阻 |
4.3K |
1 |
1/8W |
|||
電 阻 |
4.7K |
2 |
1/8W |
|||
電 阻 |
5.1K |
3 |
1/8W |
|||
電 阻 |
6.8K |
2 |
1/8W |
|||
電 阻 |
7.5K |
1 |
1/8W |
|||
電 阻 |
9.1K |
1 |
1/8W |
|||
電 阻 |
10K |
5 |
1/8W |
|||
電 阻 |
13K |
2 |
1/8W |
|||
電 阻 |
15K |
1 |
1/8W |
|||
電 阻 |
20K |
2 |
1/8W |
|||
電 阻 |
30K |
1 |
1/8W |
|||
電 阻 |
36K |
1 |
/8W |
|||
電 阻 |
39K |
2 |
1/8W |
|||
電 阻 |
47K |
1 |
1/8W |
|||
電 阻 |
51K |
1 |
1/8W |
|||
電 阻 |
68K |
1 |
1/8W |
|||
電 阻 |
100K |
2 |
1/8W |
|||
電 阻 |
150K |
1 |
1/8W |
|||
電 阻 |
200K |
2 |
1/8W |
|||
電 阻 |
300K |
1 |
1/8W |
|||
電 阻 |
470K |
1 |
1/8W |
|||
電 阻 |
510K |
1 |
1/8W |
|||
電 阻 |
1M |
1 |
1/8W |
|||
電 位 器 |
470Ω |
1 |
1/2W |
|||
電 位 器 |
1K |
2 |
1/2W |
|||
電 位 器 |
4.7K |
1 |
1/2W |
|||
電 位 器 |
10K |
1 |
1/2W |
|||
電 位 器 |
47K |
1 |
1/2W |
|||
電 位 器 |
100K |
1 |
1/2W |
|||
電 位 器 |
470K |
2 |
1/2W |
|||
電 位 器 |
1M |
1 |
1/2W |
|||
電解電容 |
0.1uF |
1 |
16V |
|||
電解電容 |
4.7uF |
1 |
16V |
|||
電解電容 |
10uF |
3 |
16V |
|||
電解電容 |
33uF |
1 |
16V |
|||
電解電容 |
47uF |
2 |
25V |
|||
電解電容 |
100uF |
3 |
35V |
|||
電解電容 |
220uF |
1 |
35V |
|||
電解電容 |
470uF |
1 |
35V |
|||
瓷片電容 |
300P |
1 |
63V |
|||
瓷片電容 |
1000P |
2 |
63V |
|||
瓷片電容 |
4700P |
1 |
63V |
|||
瓷片電容 |
0.01uF |
3 |
63V |
|||
瓷片電容 |
0.1uF |
2 |
63V |
|||
瓷片電容 |
0.47uF |
1 |
63V |
|||
瓷片電容 |
1uF |
1 |
250V |
|||
瓷片電容 |
2uF |
1 |
250V |
|||
音頻輸入變壓器 |
1 |
|||||
音頻輸出變壓器 |
1 |
|||||
變 壓 器 |
220/6V.6V.24V |
1 |
8W |
|||
電 感 |
8Ω |
1 |
||||
電 感 |
390UH |
1 |
||||
二 極 管 |
4007 |
4 |
||||
二 極 管 |
2AP9 |
1 |
||||
發光二極管 |
2 |
|||||
穩壓二極管 |
2CW54 |
2 |
||||
穩壓二極管 |
2CW76 |
1 |
||||
光敏二極管 |
1 |
|||||
晶 振 |
10M |
1 |
||||
場效應管 |
3DJ6 |
1 |
||||
單 結 管 |
BT33 |
1 |
||||
晶 閘 管 |
KP1 |
1 |
||||
三 極 管 |
3DG6 |
2 |
||||
三 極 管 |
3DG12 |
2 |
||||
三 極 管 |
3AX31 |
1 |
||||
三 極 管 |
3DA1 |
1 |
||||
三端穩壓 |
7805 |
1 |
||||
指示燈 ( 信號燈 ) |
1 |
12V |
||||
開 關 |
4 |
|||||
喇 叭 |
8Ω/0.2W |
1 |
||||
繼 電 器 |
6V |
1 |
||||
鎮 流 器 |
8W |
1 |
||||
日 光 燈 管 |
8W |
1 |
||||
日 光 燈 座 |
2 |
|||||
起 動 器 |
1 |
|||||
條 形 磁 鐵 |
1 |
|||||
原 副 線 圈 |
1 |
|||||
電流測量插座 |
3 |
|||||
直 流 電 表 |
± 100uA |
1 |
||||
直 流 電 表 |
1000uA |
1 |
||||
直 流 電 表 |
10MA |
1 |
||||
電平開關和邏輯電平指示 |
2 |
16 位 |
||||
集 成 座 |
14 腳 |
4 |
||||
集 成 座 |
16 腳 |
2 |
||||
集 成 座 |
20 腳 |
1 |
||||
集 成 座 |
28 腳 |
1 |
||||
集 成 運 放 |
UA741 |
2 |
||||
定 時 器 |
NE555 |
1 |
||||
功率放大 器 |
LA4101 |
1 |
||||
數模轉換器 |
DAC0832 |
1 |
||||
模數轉換器 |
ADC0809 |
1 |
||||
TTL 與非門 |
74LS00 |
1 |
||||
TTL 集電極開路與非門 |
74LS03 |
1 |
||||
TTL 非 門 |
74LS04 |
1 |
||||
TTL 與 門 |
74LS08 |
1 |
||||
TTL 三輸入與門 |
74LS11 |
2 |
||||
TTL 四輸入與非門 |
74LS20 |
1 |
||||
TTL 或 門 |
74LS32 |
1 |
||||
TTL 觸發器 |
74LS74 |
2 |
||||
TTL 異或門 |
74LS86 |
1 |
||||
JK 觸發器 |
74LS112 |
1 |
||||
緩 沖 器 |
74LS125 |
1 |
||||
譯 碼 器 |
74LS138 |
2 |
||||
數據選擇器 |
74LS153 |
1 |
||||
計 數 器 |
74LS160 |
2 |
||||
計 數 器 |
74LS161 |
1 |
||||
D 觸發器 |
74LS175 |
1 |
||||
加減計數器 |
74LS192 |
2 |
||||
移位寄存器 |
74LS194 |
1 |
||||
計 數 器 |
74LS196 |
3 |
||||
CMOS 與非門 |
CD4011 |
1 |
||||
燈 座 |
6 |
燈泡自備 |
||||
表二 電氣控制模塊配備器材清單 |
||||||
交流接觸器 |
CJ10 ﹣ 10A 380V |
5 |
||||
按鈕—紅 |
2 |
|||||
按鈕—綠 |
4 |
|||||
熱繼電器 |
JRO ﹣ 20/3 |
2 |
||||
時間繼電器 |
JS7 ﹣ 2A 380V |
2 |
||||
指 示 燈 |
XD ﹣ 5 |
3 |
||||
電 阻 |
RX ﹣ 510Ω/30W |
3 |
||||
變 壓 器 |
BK25W 380V/6.3V.36V |
1 |
||||
鈕子開關 |
KN1 × 2 |
3 |
||||
倒順開關 |
KO ﹣ 380V 10A |
1 |
||||
三相閘刀 |
380V 15A |
1 |
||||
三相雙投閘刀 |
380V 15A |
1 |
||||
行程開關 |
LX19 ﹣ 001 |
4 |
||||
六、創新實驗項目 :
（ 1 ）電工實驗項目
1．電工測量儀表的使用
2．常用元件的識別與檢測
3．線性元件與非線性元件的伏安特性
4．電源的外特性
5．電位值、電壓值的測定
6．電流表和電壓表的擴程
7．基爾霍夫定律的驗證
8．驗證楞次定律
9．迭加原理與互易定理的驗證
10．戴維南定理與諾頓定理的驗證
11．電壓源與電流源的等效變換
12．受控源特性的研究
13．一階電路實驗
14．二階電路的過渡過程
15．研究 LC 元件在直流和交流電路中的特性
16．負載獲得最大功率的條件
17．交流電路參數的測量
18．正弦交流電略中 RLC 元件的特性
19． RL 及 RC 串聯電路實驗
20． RLC 串聯諧振電路
21．日光燈電路的連接及功率因數改善
22．三相負載的星三角接法
23．三相電路及功率的測量
24． R-C 選頻網絡研究
25．二端口網絡研究
26．單相變壓器實驗
27．互感電路實驗
28．三相異步電動機的使用與起動
29．三相電動機繼電接觸控制的基本電路
30．三相電動機 Y- △起動控制實驗
31．三相電動機的順序控制實驗
32．三相電動機能耗制動控制實驗
(2)模電部分實驗內容：
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 ( 多種模擬運算電路 )
10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器
12． 0TL 功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源 ( 設計性實驗 )
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述 20 項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18． NPN 一 PNP 直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31． RC 高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43． RC 無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階 RC 濾波電路
47．典型二階 RC 有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58． RC 濾波電路
59．基本 LC 濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路 6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
（ 3 ）數字部分
l． TTL 集成邏輯門的參數測試
2． CM0S 邏輯門的參數測試
3． TTL 集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7． RS 觸發器實驗
8． D 觸發器實驗
9． JK 觸發器實驗
10． T 觸發器實驗
11． JK 型觸發器轉換成 D 觸發器
12． D 型觸發器轉換成 JK 觸發器
13．計數器實驗
14． MSI 移位寄存器及其應用
15．譯碼器及其變換方式
16． MSI 數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25． CM0S 集成 A/D 、 D/A 轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
（ 4 ）電氣控制部分
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過載保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動 Y/ △降壓起動
13．接觸器控制 Y/ △降壓起動
14．時間繼電器控制 Y/ △降壓起動
15． QX3-13 型 Y/ △自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18． C620 車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22． C6163 車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
利用上述 24 項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
。
